SKD12冷作模具钢的综合解析

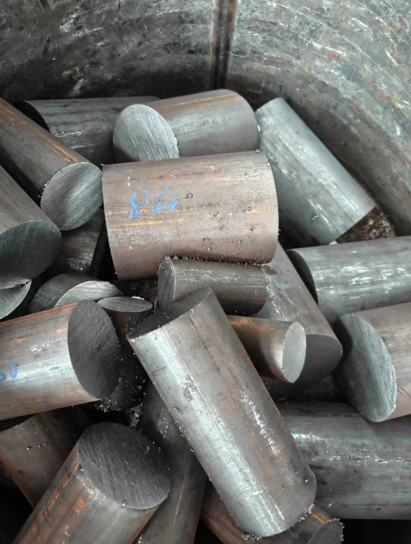

SKD12是一种高级冷作模具钢，以其卓越的硬度、耐磨性和韧性在模具制造领域占据重要地位。作为日本JIS标准钢号，它通过优化的化学成分和热处理工艺，在各类冷作模具应用中展现出优异的性能。本文将全面介绍SKD12钢的化学成分、物理特性、热处理工艺、机械性能以及典型应用领域，为模具设计者和制造工程师提供详尽的技术参考。

化学成分与材料特性

SKD12冷作模具钢的化学成分经过精心设计，实现了硬度与韧性的理想平衡。其碳含量控制在0.95%~1.05%范围内，这一高碳含量为材料提供了硬度和耐磨性的基础。铬元素含量在4.75%~5.50%之间，显著提高了钢的淬透性和耐腐蚀性。钼（0.90%~1.40%）和钒（0.15%~0.50%）的加入进一步增强了材料的韧性、抗冲击性和细化晶粒的效果。

这种优化的合金成分配比使SKD12具有多项突出特性。首先，它展现出极佳的空淬硬化性能，变形量仅为含锰系油淬工具钢的四分之一，这对于复杂形状模具的制造尤为重要。其次，材料的耐磨性介于锰型和高碳高铬型工具钢之间，而韧性则优于这两类材料，使其成为既要求耐磨又需要韧性的模具的理想选择。再者，SKD12钢的碳化物分布均匀细小，避免了传统高铬钢中常见的碳化物偏析问题，从而提高了模具的使用寿命和性能稳定性。

在物理性能方面，SKD12的密度约为7.84t/m³，弹性模量达到203000MPa，这些特性使其在承受高负荷工作时能保持形状稳定性。材料的热膨胀系数和导热系数也经过优化，确保了在温度变化环境下的尺寸稳定性和有效的热量散发能力。

热处理工艺与硬度控制

热处理是发挥SKD12钢最佳性能的关键环节，合理的热处理工艺能够显著提升模具的使用寿命和性能稳定性。SKD12的常规热处理流程包括退火、淬火和回火三个阶段，每个阶段都需要精确控制温度和时间参数。

退火处理是SKD12钢的预处理阶段，主要目的是降低硬度、改善切削加工性能并为后续淬火做准备。标准的球化退火工艺通常在800-850°C温度范围内进行，采用缓冷方式冷却，最终获得的退火状态硬度不超过HB230。这一过程能够有效消除材料内部的残余应力，细化晶粒结构，为后续加工和热处理奠定良好基础。

淬火工艺是决定SKD12钢最终性能的核心步骤。推荐的淬火温度区间为940-960°C，保温时间根据工件厚度确定，一般在盐浴中保持5分钟或在炉控气氛中保持5-15分钟。SKD12钢的一个显著特点是适合空冷淬火，这种冷却方式产生的变形远小于油淬，对于精密模具制造尤为重要。淬火后的SKD12钢硬度可达到HRC60-64的高水平，充分满足冷作模具对硬度的严格要求。

回火处理是淬火后的必要工序，旨在消除淬火应力、调整硬度和提高韧性。根据不同的应用需求，可采用低温回火（180-220°C）或中温回火（510-520°C）两种方案。低温回火后硬度保持在HRC60-64，适合要求极高耐磨性的应用；中温回火后硬度为HRC57-60，但能获得更好的韧性，适用于承受较大冲击的模具。回火保温时间通常为2小时，确保应力充分消除。

对于特别要求耐磨性的应用，SKD12钢还可进行渗氮处理。经过渗氮处理的模具表面硬度进一步提高，耐磨性能显著增强。例如，用于弯曲硬度为37~42HRC的弹簧钢板时，常规处理的SKD12模具寿命为1
