690镍基高温合金技术综述

镍基高温合金作为极端环境服役材料的代表，在能源、化工及核能领域具有不可替代的地位。UNS N06690合金（以下简称690合金）凭借其卓越的耐腐蚀性、高温稳定性及抗应力腐蚀开裂能力，成为核电站蒸汽发生器、化工反应器等关键设备的核心材料。本文从合金特性、制备技术、工程应用及创新方向等维度，系统解析这一材料的科学内涵与技术价值。

一、材料特性与强化机理

1. 成分设计体系

690合金以镍（≥58%）为基体，铬含量严格控制在28-31%，形成致密氧化铬保护膜的关键组分。铁（7-11%）的引入优化了热膨胀系数与加工性能，同时添加微量钛（≤0.5%）、铝（≤0.5%）实现晶界强化。碳含量限制在0.02-0.06%区间，通过精准调控碳化物形态提升材料稳定性。

2. 性能优势

该合金在600℃高温下仍保持≥450MPa的屈服强度，热导率稳定在12.1 W/(m·K)（500℃）。耐蚀性尤为突出：在沸腾浓硝酸（65%浓度）中腐蚀速率≤0.1mm/a，高温高压水蒸气环境（345℃/16MPa）下应力腐蚀门槛值KISCC≥30MPa√m。热膨胀系数（20-400℃）为14.2×10^-6/℃，与不锈钢构件匹配性良好。

3. 微观组织特征

固溶处理后形成单相奥氏体基体，晶界处分布着M23C6型碳化物（尺寸50-200nm）。长期时效过程中，晶内析出纳米级γ''相（Ni3Nb）实现弥散强化，X射线衍射显示晶格畸变率低于0.15%，确保材料尺寸稳定性。

二、制备工艺关键控制

1. 熔炼技术

采用真空感应熔炼（VIM）+电渣重熔（ESR）+真空自耗熔炼（VAR）三联工艺，将氧含量控制在≤30ppm、硫≤0.003%。针对高铬合金易偏析特性，熔炼时实施电磁搅拌（频率2-5Hz），使成分波动范围缩窄至±0.3%。

2. 热加工工艺

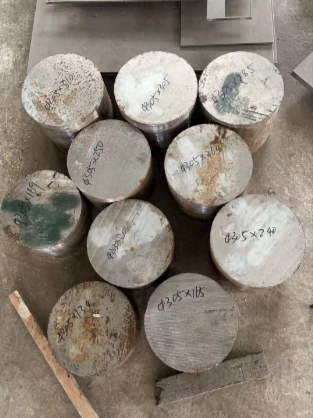

锻造开坯温度控制在1150-1200℃，终锻温度≥950℃，锻比≥4:1。热轧板材生产时，采用多道次温轧工艺（850-1100℃），总压下量70%-85%，动态再结晶比例≥90%。冷轧薄板需进行中间退火（1050℃/30min），消除加工硬化。

3. 热处理制度

标准处理流程为：1100-1150℃/20-30min水冷固溶处理，使碳化物完全溶解。对于核电用材，需增加稳定化处理（700-750℃/10h），促进晶界MC型碳化物均匀析出，提升抗晶间腐蚀能力。

三、典型工程应用

1. 核能装备

核电站蒸汽发生器传热管采用冷拔无缝管材（外径19mm，壁厚1.09mm），服役寿命达40年。在模拟LOCA事故条件（1200℃/2h）下，氧化膜厚度≤30μm，远优于传统600合金的200μm水平。稳压器电加热元件包壳管需承受345℃/17MPa环境，690合金的疲劳寿命（107次循环）相比304不锈钢提升8倍。

2. 化工设备

PTA装置反应器衬里采用12mm厚板材，在含溴化物的高温醋酸介质中（230℃），点蚀速率≤0.02mm/a。烟气脱硫系统喷淋层构件通过激光熔覆690合金粉末（厚度1.5mm），使耐磨性提升50%，设备大修周期延长至5年。

3. 新能源领域

熔盐储热系统管道需耐受565℃熔融硝酸盐腐蚀，690合金在动态冲刷条件下（流速2m/s）的年腐蚀量≤0.1mm。固体氧化物燃料电池（SOFC）连接体采用0.2mm箔材，接触电阻在800℃/1000h后仅上升3%，满足长期导电稳定性要求。

四、技术创新方向

1. 表面改性技术

等离子渗氮处理（520℃/24h）使表面硬度达到1200HV，摩擦系数降低至0.15，适用于核主泵机械密封面。化学气相沉积（CVD）制备的Al-Cr涂层（厚度80μm）在900℃氧化100h后仍保持完整，氧化增重≤1mg/cm²。

2. 复合制备工艺

粉末冶金法制备的ODS-690合金（添加0.5%Y2O3），高温强度提升40%，800℃蠕变断裂时间延长至3000小时。喷射成形技术生产的双金属复合管（外层690合金+内层625合金），在含Cl-介质中的耐蚀性提高5倍。

3. 智能化制造

基于数字孪生的热处理参数优化系统，可使材料性能波动范围缩小60%。3D打印技术成功制备出含内部冷却流道的异形件，致密度达99.8%，晶粒尺寸细化至20-50μm，高温持久强度提升25%。

五、发展前景展望

随着第四代核反应堆（钠冷快堆、铅冷堆）的发展，服役温度将突破700℃门槛，这对材料提出了更严苛的要求。通过高熵合金化策略（添加Co、Mn、Cu等元素），新型改型合金的耐液态金属腐蚀性能已提升3个数量级。计算材料学指导下的多尺度设计，使材料研发周期从传统试错法的5-8年缩短至2年以内。未来，690合金将在极端环境装备领域持续发挥重要作用，其技术演进轨迹为高温合金体系发展提供了重要范式。
