1. 材料概述

2316H模具钢，也称为X38CrMo16，是一种德国标准的工具钢，以其良好的耐腐蚀性而著称，这种耐腐蚀性主要得益于其含有16%的铬和1%的钼。该材料的圆钢和板材由经验丰富的供应商提供，确保了高质量和一致性。

2. 化学成分

2316H模具钢的化学成分如下：

• 碳 (C)：0.33-0.45%

• 硅 (Si)：0.10-1.00%

• 锰 (Mn)：0.20-0.60%

• 磷 (P)：≤0.030%

• 硫 (S)：≤0.030%

• 铬 (Cr)：15.50-17.50%

• 镍 (Ni)：1.50-2.50%

• 钼 (Mo)：0.80-1.30%

• 钒 (V)：0.10-0.30%。

3. 供应形式

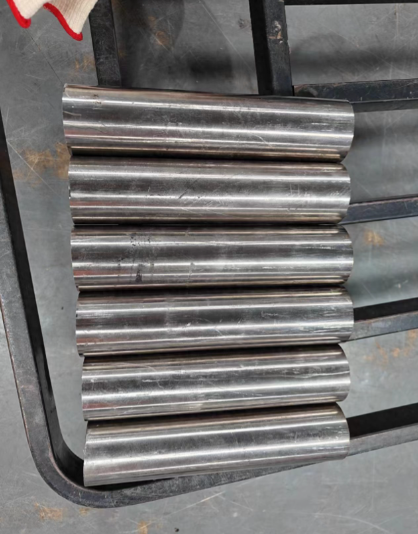

2316H模具钢可供应的形式包括线材、锻件、板材和圆钢。

4. 热处理工艺

2316H模具钢的热处理工艺主要包括：

• 软退火：760至800°C约4至5小时，以每小时10至20°C的速度缓慢控制冷却至约650°C，在空气中进一步冷却，最大230HB。

• 硬化：1030至1050°C，15至半小时保持固化温度，水/油淬火，可获得硬度：49 HRC。

• 回火：硬化后立即缓慢加热至回火温度。炉内最短时间：每20mm零件厚度1小时。

5. 应用领域

2316H模具钢广泛应用于以下领域：

• 塑料模具：适用于生产腐蚀性材料，如PVC。

• 压铸模具：用于高温、高压、高负荷的模具制造。

• 注塑模具：适用于透明、镜面产品和模具。

• 机器零件：用于机器零件的制造。

6. 机械性能

2316H模具钢的机械性能如下：

• 出厂时已调质至280-325HB（29-33 HRC）。

• 抗拉强度 b (MPa)：≥1020。

• 条件屈服强度 0.2 (MPa)：≥855。

• 伸长率 5 (%)：≥13。

• 断面收缩率 (%)：≥38。

• 硬度：≤300HB。

7. 物理性能

2316H模具钢的物理性能包括：

• 密度：7.85g/cm³。

• 热膨胀系数：11.2×10^-6/℃。

• 热导率：24W/(m·K)。

8. 材料优势

2316H模具钢的优势在于：

• 极佳的耐腐蚀性能：含有高含量的铬和镍，拥有出色的抗氧化和耐腐蚀性能，特别适合高酸性塑料的模具。

• 优异的镜面抛光性：适用于化妆品模具、透明塑料件等需要抛光要求的塑胶模具。正常条件下，2316钢可达8000#的抛光等级。

• 高强度和韧性：经过淬火和回火处理后，具有较高的抗拉强度和韧性，可以承受较大的压力和冲击。

以上信息综合了2316H模具钢的化学成分、供应形式、热处理工艺、应用领域、机械性能和物理性能，以及材料优势，希望对您有所帮助。
