GH901高温合金：特性、应用与未来发展

一、材料概述

1. 基本特性

GH901是一种以镍-铁为基体的沉淀硬化型高温合金，属于第二代高温合金的典型代表。其设计初衷是为了满足现代工业对材料在高温、高压及复杂应力环境下长期稳定性的严苛要求。该合金在650℃至800℃范围内表现出卓越的抗氧化性、抗蠕变性和持久强度，同时兼具良好的塑性和加工性能。

区别于传统镍基合金，GH901通过优化铬、钼、钛等元素的配比，显著提升了材料在高温燃气环境中的抗硫化腐蚀能力。其独特的γ'相强化机制，使得合金在长时间高温服役过程中仍能保持微观组织的稳定性。

2. 发展背景

随着航空航天推进系统对涡轮前温度要求的不断提升，传统材料已无法满足新一代发动机的设计需求。20世纪70年代，材料科学家通过引入创新性的合金化设计理念，成功研发出GH901系列合金。该材料的问世有效突破了当时涡轮盘、燃烧室等关键部件的工作温度极限，成为高推重比航空发动机研发的重要物质基础。

二、关键性能指标

1. 化学成分体系

• 基体元素：镍（42%-45%）、铁（余量）构成合金主体框架

• 强化元素：铬（12%-14%）提供抗氧化保护，钼（5%-7%）增强固溶强化

• 沉淀相元素：钛（2.8%-3.3%）、铝（0.3%-0.7%）形成γ'相Ni3(Al,Ti)

• 微量添加：硼（0.01%-0.02%）改善晶界强度，碳（≤0.06%）控制析出相形态

2. 物理性能参数

性能指标典型值密度8.14 g/cm³熔点范围1330-1390℃热膨胀系数14.2×10⁻⁶/℃（20-800℃）热导率12.4 W/(m·K)（800℃）

3. 力学性能表现

在标准热处理状态下（1080℃固溶+720℃时效），合金呈现出优异的综合力学性能：

• 室温强度：抗拉强度≥1100 MPa，屈服强度≥800 MPa

• 高温持久：750℃/300 MPa条件下持久寿命超过200小时

• 疲劳性能：650℃旋转弯曲疲劳极限达450 MPa

• 断裂韧性：KIC值稳定在90-110 MPa·m¹/²区间

三、典型应用领域

1. 航空航天装备

作为航空发动机核心材料，GH901广泛应用于：

• 涡轮盘组件：承受离心载荷与热应力的关键旋转部件

• 燃烧室壳体：耐受高温燃气冲刷的薄壁结构件

• 加力燃烧室：需承受急冷急热循环的焊接组件

2. 能源动力系统

在燃气轮机领域，该合金被选作：

• 透平叶片：工作温度达800℃的精密铸造件

• 转子轴系：传递高扭矩载荷的动力传输部件

• 热交换器：高温废气能量回收系统的核心元件

3. 特殊工业场景

• 核反应堆：液态金属冷却系统中的结构支撑件

• 化工设备：强腐蚀介质环境下的反应器内衬

• 实验装置：聚变反应堆第一壁材料的候选方案

四、制造工艺要点

1. 熔炼技术

采用三联熔炼工艺（真空感应+电渣重熔+真空自耗），确保成分均匀性和超低杂质含量。氧含量控制在15ppm以下，氮含量不超过30ppm，显著提升材料纯净度。

2. 热加工规范

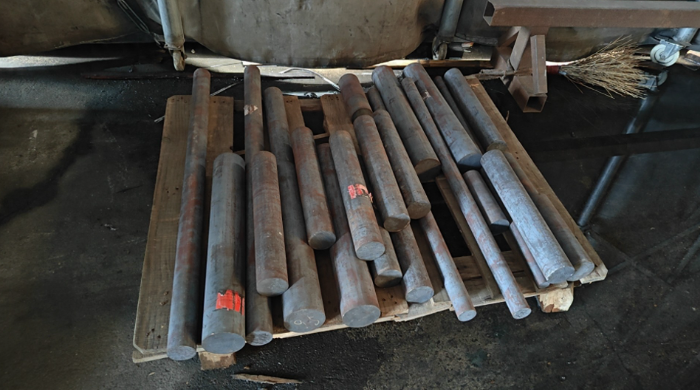

• 锻造开坯：始锻温度1150℃，终锻温度不低于950℃

• 轧制工艺：多道次温轧配合中间退火，总变形量控制在60-80%

• 成形控制：针对复杂构件开发等温锻造技术，降低残余应力

3. 热处理制度

固溶处理：1080℃±10℃保温2小时，油淬快速冷却

时效处理：720℃±10℃保温8小时，阶梯式升温消除组织缺陷

表面处理：渗铝涂层工艺使抗氧化温度提升至900℃

五、技术发展趋势

1. 材料体系优化

通过引入稀土元素微合金化（如Y、Hf），改善氧化膜粘附性；探索钽、铌等难熔金属的复合强化效应，目标将长期使用温度提高至850℃。

2. 制备技术创新

发展激光增材制造技术，实现复杂内腔结构涡轮叶片的整体成形；开发超细晶制备工艺，通过晶界工程提升材料抗蠕变能力。

3. 服役性能提升

建立多场耦合环境下的寿命预测模型，开发智能涂层系统，集成温度传感与自修复功能。研究辐照损伤机理，拓展在第四代核能系统中的应用深度。

六、挑战与展望

当前GH901合金在极端工况下的组织演变规律仍需深化研究，特别是长期热暴露过程中拓扑密堆相的形成机制。未来发展方向将聚焦于三个维度：一是开发计算材料学指导的成分设计方法，二是发展全流程数字化制造技术，三是构建材料基因组数据库。随着极端制造技术的突破，这类高温合金有望在深空探测、超音速飞行器等前沿领域发挥更重要的作用，持续推动人类征服高温环境的科技边界。
