一、概述
GH4137（曾用代号SG37A）是一种镍-铬（Ni-Cr）基沉淀硬化型变形高温合金，专为700℃以下的高温环境设计。该合金通过γ'相（Ni₃(Al,Ti)）沉淀强化与碳化物协同作用，兼具优异的高温强度、抗氧化性、抗蠕变能力及工艺适应性，广泛应用于航空发动机、燃气轮机、核工业等高端装备领域。其核心特性包括高温稳定性、耐腐蚀性及长寿命表现，成为现代工业中高温部件的关键材料之一。
二、化学成分与组织特征
1. 化学成分
GH4137以镍为基体，主要成分及功能如下：
镍（Ni）：50%~60%，构成面心立方基体，保障高温稳定性；
铬（Cr）：15%~21%，形成Cr₂O₃氧化膜，提升抗氧化与耐腐蚀性；
钼（Mo）：2%~5%，固溶强化并增强抗蠕变性；
钴（Co）：部分版本含5%~10%，抑制有害相析出，优化组织稳定性；
铝（Al）：0.65%~1.15%、钛（Ti）：0.2%~0.8%，协同形成γ'相（体积分数约40%），主导沉淀强化；
微量元素：硼（B）净化晶界，锆（Zr）细化晶粒，碳（C）形成碳化物强化晶界。
杂质控制严格，硫（S）、磷（P）含量均≤0.003%，确保材料纯净度。
2. 微观组织
合金经固溶及时效处理后，微观组织由γ奥氏体基体、弥散分布的γ'相（尺寸80~150 nm）及晶界MC型碳化物组成。γ'相的高体积分数与均匀分布是高温性能的核心保障。
三、物理与机械性能
1. 物理性能
密度：7.9 g/cm³，轻量化设计利于高温部件减重；
熔点：1260~1340℃，适应长期高温服役；
热导率：8.37~28.2 W/(m·K)（100~800℃），高温散热性能良好；
线膨胀系数：15.83×10⁻⁶/℃（25~800℃），匹配高温设备热变形需求；
弹性模量：211.7 GPa（室温）至167 GPa（700℃）。
2. 机械性能
室温性能：抗拉强度≥1100 MPa，屈服强度≥1000 MPa，延伸率≥12%，硬度320~360 HB；
高温性能：
700℃：抗拉强度≥900 MPa，屈服强度≥750 MPa，持久寿命≥500小时（300 MPa应力）；
抗氧化性：700℃氧化速率≤0.0058 g/(m²·h)，优于传统铁基合金；
抗蠕变性：700℃/200 MPa下稳态蠕变速率≤3×10⁻⁹ s⁻¹；
疲劳性能：高温低周疲劳寿命＞10⁴次（Δε=0.8%）。
四、核心材料优势
高温强度与稳定性
γ'相强化与钼、钴的固溶强化协同作用，使合金在700℃下仍保持高强度，抗蠕变能力显著优于同类材料。
卓越的环境耐受性
抗氧化性：Cr₂O₃氧化膜致密无剥落，耐受高温氧化及硫化腐蚀；
耐腐蚀性：在酸性、碱性及氯化物环境中腐蚀速率≤0.06 mm/年。
工艺兼容性
热加工性：锻造温度1050~1150℃，支持大尺寸锻件（直径≤800 mm）；
焊接性：适配氩弧焊、电子束焊，焊后时效处理恢复性能；
冷成形：冷拉丝材可加工至直径0.04~0.2 mm，满足精密部件需求。
经济性
通过优化镍、钴含量及废料回收工艺（回收率≥90%），材料成本较传统镍基合金降低25%。
五、制造工艺与供应形式
1. 制造工艺
熔炼工艺：真空感应熔炼（VIM）结合电渣重熔（ESR）或真空自耗熔炼（VAR），氧含量≤30 ppm；
热处理制度：
固溶处理：1100~1150℃保温后空冷，溶解γ'相；
时效处理：760℃×8小时 + 650℃×24小时，析出均匀γ'相；
表面强化：激光冲击强化（残余压应力达-1000 MPa）或渗铝-铬涂层（抗氧化温度至1050℃）。
2. 供应形式

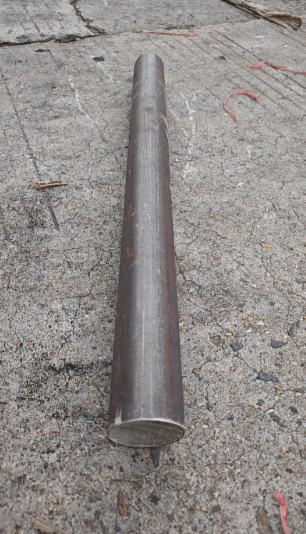

变形产品：锻棒（Φ50~800 mm）、热轧板（0.5~100 mm）、冷拔管（外径Φ10~300 mm）；
精密铸件：定向凝固叶片（承温能力提升80~100℃）、单晶铸锭；
粉末冶金制品：热等静压（HIP）坯料致密度≥99.9%。
六、典型应用领域
航空航天
航空发动机：涡轮盘、压气机叶片、燃烧室过渡段；
刷式密封件：耐受高压差与高温燃气冲刷，提升发动机效率。
能源装备
燃气轮机：密封环、涡轮转子，适应850℃/15 MPa工况；
核反应堆：驱动机构、传热管，抵抗高温液态钠腐蚀。
化工与工业设备
裂解炉管：耐受H₂S+CO₂混合腐蚀（800℃/10 MPa）；
玻璃熔窑搅拌桨：在1400℃玻璃液中连续工作＞3000小时。
七、技术挑战与未来趋势
现存挑战
组织均匀性：大锻件心部与表层γ'相尺寸差异＞50 nm；
焊接脆性：热影响区硬度下降20%~25%，易产生液化裂纹。
创新方向
成分优化：通过计算材料学减少钴用量，开发低成本衍生牌号；
增材制造：激光粉末床融合（LPBF）技术实现复杂构件一体化成型；
智能涂层：自修复热障涂层（如BNNT预埋）提升极端环境适应性。
未来应用
超临界CO₂涡轮机：适配700℃/30 MPa工质环境；
可重复使用火箭发动机：目标寿命50次点火循环（燃烧室温度1300℃）。
结语
GH4137高温合金凭借其成分-工艺-性能的协同优化，在高温材料领域占据重要地位。未来，随着制造技术的革新与应用场景的拓展，该合金将进一步突破性能极限，为航空航天、清洁能源等领域的创新发展提供核心材料支撑。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/276790.html
