一、概述
GH169（GH4169）是一种高性能镍基沉淀强化型高温合金，广泛应用于航空航天、能源、石油化工等领域。该合金通过γ"和γ'相的沉淀强化机制，具有优异的高温强度、抗疲劳性、抗氧化性和耐腐蚀性。
二、化学成分
GH169（GH4169）的化学成分如下表所示：
元素 | 含量范围（质量百分比） |
镍（Ni） | 50.00 - 55.00 |
铬（Cr） | 17.00 - 21.00 |
铁（Fe） | 余量（≤21%） |
铌（Nb） | 4.75 - 5.50 |
钼（Mo） | 2.80 - 3.30 |
钛（Ti） | 0.65 - 1.15 |
铝（Al） | 0.20 - 0.80 |
碳（C） | ≤0.08 |
硅（Si） | ≤0.35 |
锰（Mn） | ≤1.00 |
磷（P） | ≤0.015 |
硫（S） | ≤0.015 |
这些成分赋予了GH169优异的高温性能和抗腐蚀能力。
三、物理性能
密度：约8.24 - 8.5 g/cm³。
熔点：1260 - 1320°C。
热膨胀系数：13.0 × 10⁻⁶/K（20 - 100°C）。
导热系数：约11.4 W/(m·K)（室温下）。
四、力学性能
常温（20°C）：
屈服强度：≥850 MPa。
抗拉强度：≥1030 MPa。
延伸率：≥30%。
高温（650°C）：
屈服强度：约650 MPa。
抗拉强度：约850 MPa。
高温（700°C）：
屈服强度：约540 MPa。
抗拉强度：约750 MPa。
硬度：
固溶处理后：HRC 25 - 30。
时效处理后：HRC 35 - 45。
五、材料优势
高温强度
GH169在650°C以下的屈服强度居变形高温合金的首位，适合高温环境下的高强度需求。抗氧化性
合金表面能形成致密的氧化铬膜，有效防止高温氧化，在700°C以下表现出优异的抗氧化能力。抗疲劳性
在高温和应力条件下表现出色，疲劳寿命显著高于其他普通镍基合金。蠕变性能
在700°C、200 MPa应力下，蠕变寿命可达10000小时。加工与焊接性能
GH169具有良好的冷热加工性和焊接性能，能够制造各种形状复杂的零部件。组织稳定性
合金经过热处理后，具有良好的长期组织稳定性，能够在极端环境下长时间稳定运行。
六、热处理工艺
固溶处理：
温度：950 - 980°C。
保温时间：1小时。
冷却方式：空冷或水冷。
目的：溶解初始沉淀相，均匀化组织。
时效处理（双级时效）：
第一级：720°C，保温8小时，炉冷至620°C（冷却速率约50°C/h）。
第二级：620°C，保温8小时，空冷。
目的：析出γ"和γ'相，优化强度和韧性。
七、供应形式
GH169（GH4169）的供应形式多样，包括：
板材：厚度范围0.5 - 60mm。

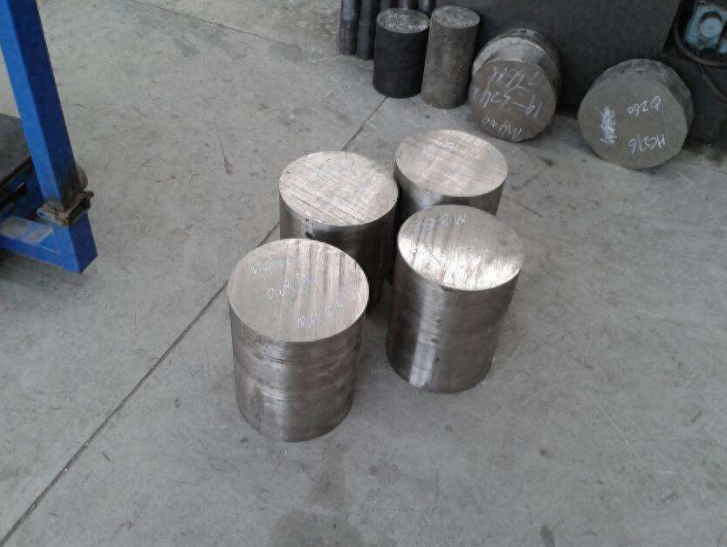

棒材：直径范围Φ8 - Φ200mm，包括锻棒、轧棒、冷拉棒等。
管材：适用于高温高压环境。
丝材：用于焊接和紧固件。
环件和圆饼：用于制造复杂的航空发动机部件。
八、应用领域
航空航天
用于航空发动机的涡轮叶片、燃烧室、涡轮盘等关键部件，能够承受高温和高应力。能源领域
在燃气轮机的热端部件和核反应堆的结构材料中广泛应用。石油化工
用于制造高温高压管道、反应器等设备。模具制造
用于制造金属挤压模具。
九、总结
GH169（GH4169）是一种高性能镍基高温合金，凭借其优异的高温强度、抗氧化性和抗腐蚀性，成为航空航天和能源领域不可或缺的材料。其通过沉淀强化机制，能够在极端环境下长时间稳定运行。适当的热处理和加工工艺是充分发挥其潜力的关键
