解决硬度低与变形大等问题||大型环形薄壁锻件调质工艺研究

作者：模具钢网 • 更新时间：2025-07-15 08:49:24 •阅读 1

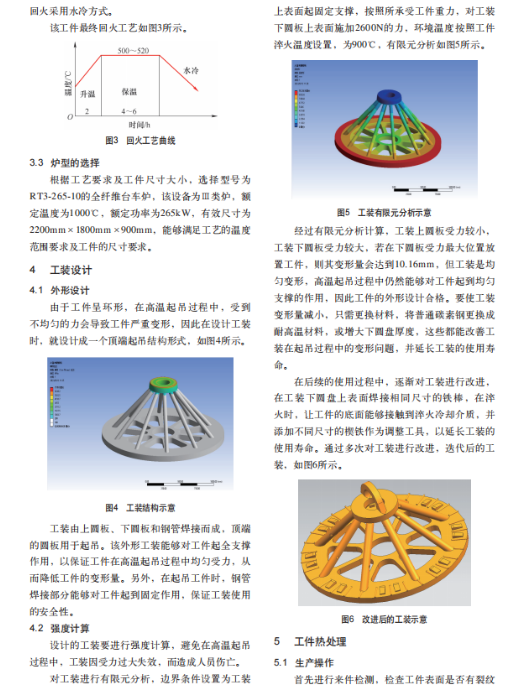

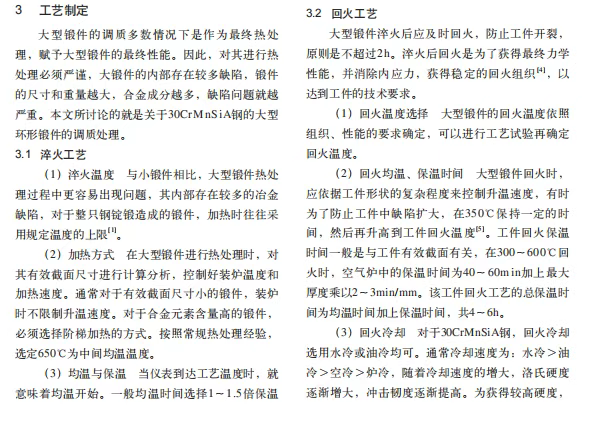

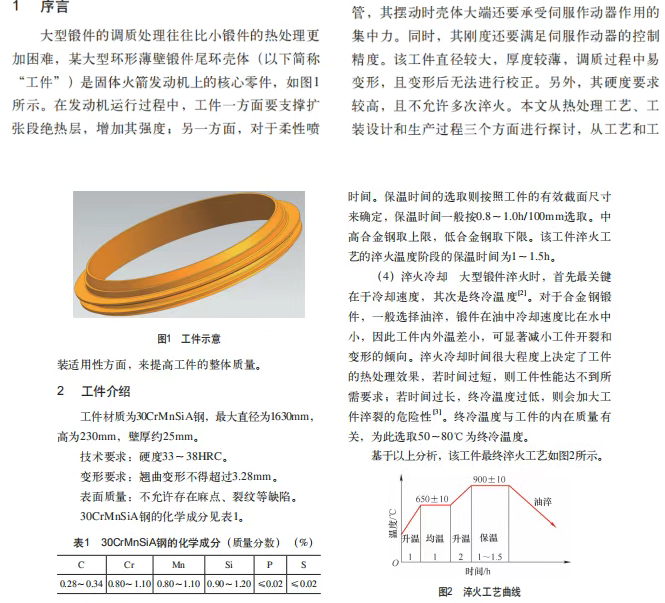

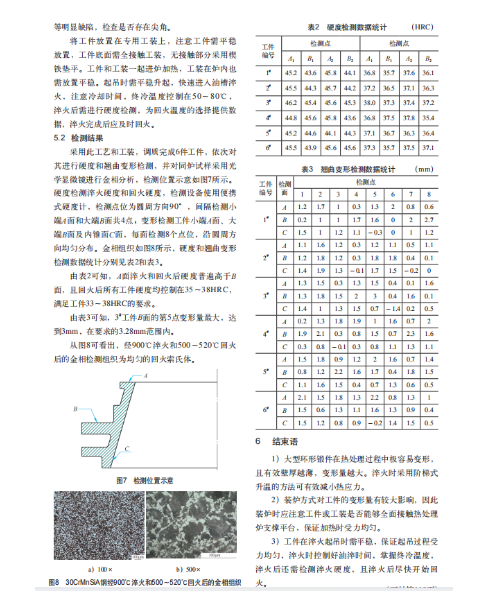

摘要：某大型环形薄壁锻件的材质为30CrMnSiA钢，最大直径为1630mm，高230mm，壁厚约25mm，要求调质后硬度满足33～38HRC，且翘曲变形程度不得超过3.28mm。通过使用专用工装，经900℃油冷淬火和500～520℃回火处理后，检测多件锻件的硬度值和变形程度。结果显示：硬度值控制在35～38HRC，变形量控制在3.28mm，有效解决了该锻件调质过程中的硬度不足和变形过大问题，为生产制造该类型工件提供了有力的技术支撑。

关键词：大型环形薄壁锻件；热处理工艺；变形；调质
