3Cr2Mo塑料模具钢全面介绍
一、化学成分
3Cr2Mo是一种中碳合金预硬化塑料模具钢，其化学成分如下：
元素 | 含量范围（质量分数，%） |
碳（C） | 0.28 - 0.40 |
硅（Si） | 0.20 - 0.80 |
锰（Mn） | 0.60 - 1.00 |
磷（P） | ≤0.030 |
硫（S） | ≤0.030 |
铬（Cr） | 1.40 - 2.00 |
钼（Mo） | 0.30 - 0.55 |
这些成分赋予了3Cr2Mo钢良好的淬透性、韧性和耐磨性，使其适用于制造各种塑料模具。

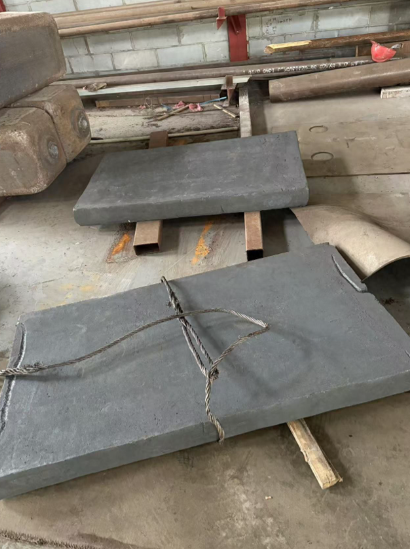

二、供应形式
3Cr2Mo钢的供应形式多样，主要包括以下几种：
线材：适用于小型模具或精密零件的加工。
锻件：可用于制造形状复杂或强度要求较高的模具部件。
板材：常用于制造模具的底板、垫板等，宽度170 - 410mm，厚度25 - 105mm。
圆钢：可用于制造模具的轴类或支撑部件。
管材：包括无缝管和焊管，适用于特殊形状的模具。
三、热处理工艺
3Cr2Mo钢的热处理工艺对提升其性能至关重要：
预硬化处理：
加热至860 - 900℃，油冷后回火至570 - 700℃，硬度为28 - 35HRC。
预硬化状态的3Cr2Mo钢可直接用于模具加工，避免了热处理引起的变形。
淬火与回火：
淬火温度：850 - 880℃，油冷，硬度可达50 - 52HRC。
回火温度：580 - 640℃，回火后硬度为28 - 36HRC。
化学热处理：
可进行渗碳、渗氮或氮碳共渗，渗碳淬火后表面硬度可达65HRC。
经表面处理后，模具的耐磨性和使用寿命显著提高。
四、机械性能
3Cr2Mo钢的机械性能如下：
抗拉强度（Rm）：≥1080 - 1230MPa。
屈服强度（Rp0.2）：≥785 - 900MPa。
延伸率（A）：≥10 - 18%。
冲击韧性：≥12J/cm²。
硬度：预硬化处理后硬度为28 - 35HRC。
五、物理性能
3Cr2Mo钢的物理性能如下：
密度：约7.81g/cm³。
弹性模量（E）：212,000MPa。
热膨胀系数：在20 - 700℃范围内，平均热膨胀系数约为11×10⁻⁶/℃。
导热系数：在20℃时约为44.1W/(m·K)。
六、应用领域
3Cr2Mo钢因其优异的综合性能，在多个领域中得到了广泛应用：
注塑模具：
适用于制造电子产品外壳、家用电器外壳、汽车内饰件等。
吹塑模具：
用于制造中空塑料制品，如塑料瓶、容器等。
挤出模具：
用于制造连续的塑料型材，如塑料管、塑料板等。
高光模具：
用于制造高光洁度要求的塑料制品，如化妆品包装、光学仪器外壳等。
压铸模具：
适用于低熔点合金（如铝、锌）的压铸模具。
冲压模具：
用于制造金属冲压件，如汽车零部件、家具五金等。
七、材料优势
3Cr2Mo钢的主要优势包括：
高淬透性：
能够在较大截面尺寸下获得均匀的硬度，适合制造大型模具。
良好的加工性：
预硬化状态（28 - 35HRC）下具有优异的切削性能，加工效率高。
优异的抛光性能：
表面光洁度高，适合制造高光洁度要求的模具。
高耐磨性和耐蚀性：
经渗碳或渗氮处理后，表面硬度和耐磨性显著提高。
良好的韧性：
在高应力环境下不易断裂，抗冲击性能良好。
局部修复性：
模具局部损坏后可通过补焊修复，焊接质量良好。
八、总结
3Cr2Mo钢是一种性能优异的预硬化塑料模具钢，广泛应用于注塑、吹塑、挤出成型等领域。其化学成分稳定，热处理工艺成熟，机械性能和物理性能优越。通过合理的热处理和加工工艺，3Cr2Mo钢能够满足高要求塑料模具的使用需求，是现代模具制造中的理想材料
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/277311.html
