SM4Cr13塑料模具钢全面介绍

一、化学成分

SM4Cr13塑料模具钢是一种马氏体不锈钢，其化学成分如下：

碳（C） 0.36 - 0.45

铬（Cr） 12.00 - 14.00

硅（Si） ≤0.60

锰（Mn） ≤0.80

磷（P） ≤0.035

硫（S） ≤0.030

镍（Ni） ≤0.60

这些成分使其具有良好的耐磨性、耐腐蚀性和淬透性，适用于塑料模具的制造。

二、供应形式

SM4Cr13塑料模具钢的供应形式多样，能够满足不同制造工艺和应用场景的需求：

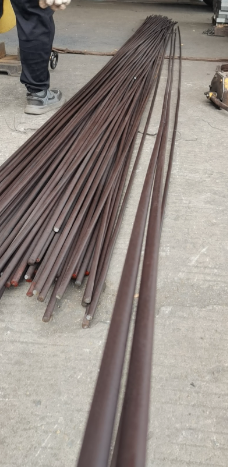

钢材线材：适用于制造小型模具和精密部件。

锻件：通过锻造工艺生产的锻件，具有更好的内部组织和机械性能，适合用于复杂形状或大型模具部件。

板材：用于制造大型模具或需要平面加工的部件。

圆钢：适用于制造各种形状复杂的模具部件，如冲头、轴类零件。

三、热处理工艺

SM4Cr13的热处理工艺对其性能有重要影响，具体步骤如下：

退火：

温度：820 - 840℃。

冷却方式：随炉冷却。

目的：降低硬度，提高加工性。

退火后硬度：约225 HB。

淬火：

温度：1030 - 1070℃。

冷却介质：油、空气或500℃的热水浴。

淬火后硬度：可达40 - 45 HRC。

回火：

温度：500 - 650℃。

冷却方式：空冷。

回火后硬度：通常在40 - 45 HRC。

四、机械性能

SM4Cr13的机械性能如下：

屈服强度（Rp0.2）：≥521 MPa

抗拉强度（Rm）：≥817 MPa

伸长率（A）：≥23%

断面收缩率（Z）：≥23%

布氏硬度（HBW）：退火状态≤235；淬火后≥50 HRC。

五、物理性能

SM4Cr13的物理性能如下：

弹性模量：215 GPa（20°C）

热膨胀系数：10.5 × 10⁻⁶/°C（20 - 100°C）

导热系数：28.1 W/m·°C（100°C）

比热容：460 J/kg·°C（0 - 100°C）

电阻率：0.55 Ω·mm²/m（20°C）

密度：7.75 g/cm³。

六、应用领域

SM4Cr13塑料模具钢广泛应用于以下领域：

塑料模具：适用于制造承受高负荷并在腐蚀介质作用下的塑料模具，特别是透明塑料制品模具。

医疗器械：用于制造医疗器械中的高精度部件。

机械制造：用于制造高耐磨性的机械零部件。

汽车工业：用于制造汽车零部件，如发动机部件、传动系统等。

电子设备：用于制造电子设备外壳和高精度模具。

七、材料优势

SM4Cr13塑料模具钢具有以下显著优势：

高耐磨性：淬火后硬度高，耐磨性能优异，能够延长模具的使用寿命。

良好的抛光性：淬火与回火状态下的抛光性能最佳，能够达到高光洁度。

耐腐蚀性：属于马氏体不锈钢，具有优良的耐腐蚀性能，适合在潮湿或腐蚀性环境中使用。

良好的加工性：退火后硬度低，易于切削加工。

高强度和韧性：淬火后具有高强度和良好韧性的平衡，适合复杂模具的制造。

八、总结

SM4Cr13塑料模具钢是一种高性能的马氏体不锈钢，具有优异的耐磨性、耐腐蚀性和高强度。其热处理工艺成熟，加工性能良好，广泛应用于塑料模具、医疗器械、汽车工业等领域。与传统材料相比，SM4Cr13能够显著提高模具的使用寿命和加工效率，是制造高精度模具的理想选择
