一、化学成分
35CrMnMo7是一种低合金高强度钢，其化学成分如下：
元素 | 含量范围（质量分数，%） |
碳（C） | 0.32 - 0.39 |
硅（Si） | 0.17 - 0.37 |
锰（Mn） | 0.80 - 1.10 |
铬（Cr） | 1.20 - 1.60 |
钼（Mo） | 0.15 - 0.25 |
硫（S） | ≤0.035 |
磷（P） | ≤0.035 |
镍（Ni） | 残余含量≤0.30% |
铜（Cu） | 残余含量≤0.30% |
这些成分赋予了35CrMnMo7钢高强度、高硬度和良好的耐磨性。
二、供应形式
35CrMnMo7钢的供应形式多样，能够满足不同应用场景的需求：
钢材线材：适用于制造小型零件或进行进一步加工。
锻件：通过锻造工艺生产的锻件具有更好的内部组织和机械性能。
板材：适用于制造平面模具或需要大面积加工的零件。

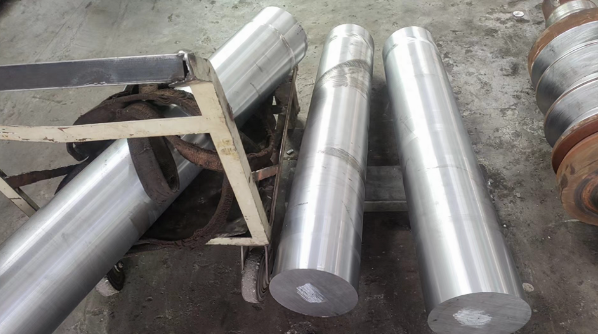

圆钢：广泛用于制造轴类零件和各种机械构件。
三、热处理工艺
热处理是提高35CrMnMo7性能的关键步骤：
退火：
温度：780 - 810℃，缓慢冷却。
目的：消除内应力，提高加工性能。
淬火：
温度：850 - 880℃。
冷却介质：油冷。
淬火后硬度：可达58 - 62 HRC。
回火：
温度：500 - 600℃。
目的：减少内应力，调整硬度和韧性。
四、机械性能
35CrMnMo7钢的机械性能如下：
项目 | 数值 |
屈服强度（Rp0.2） | ≥835 MPa |
抗拉强度（Rm） | ≥980 MPa |
伸长率（A） | ≥12% |
断面收缩率（Z） | ≥45% |
硬度 | 淬火后可达58 - 62 HRC |
五、物理性能
35CrMnMo7钢的物理性能如下：
性能指标 | 数值 |
密度 | 7.85 g/cm³ |
弹性模量 | 210 GPa |
热导率（20℃） | 32 W/(m·K) |
比热容（20℃） | 460 J/(kg·K) |
六、材料优势
35CrMnMo7钢具有以下材料优势：
高强度和韧性：具有较高的抗拉强度和屈服强度，同时保持良好的韧性。
良好的淬透性：淬火后能够获得较深的硬化层，适合制造大型模具和零件。
优异的耐磨性：铬和钼的加入提高了钢的耐磨性和抗腐蚀性能。
尺寸稳定性：热处理后变形小，能够保持模具的精度。
良好的切削加工性：在适当的热处理条件下，切削加工性能较好。
七、应用领域
35CrMnMo7钢因其优异的综合性能，广泛应用于以下领域：
模具制造：用于制造冷冲模、拉伸模、弯曲模等，能够承受较大的冲击负荷和压力。
机械零件：适用于制造齿轮、轴、弹簧等高强度机械零件。
汽车工业：用于生产发动机的曲轴、连杆和齿轮等关键零部件。
航空航天：制造飞机发动机的关键零部件，如涡轮叶片、压气机叶片和轴承。
石油工业：用于制造石油钻杆、石油管道和石油开采设备等。
八、总结
35CrMnMo7冷作合金模具钢是一种高性能的低合金高强度钢，适用于制造高精度、高负荷的冷作模具和机械零件。其高强度、耐磨性、良好的淬透性和尺寸稳定性使其在工业制造中具有重要地位。通过合理的热处理工艺，35CrMnMo7钢可以进一步优化其性能，满足不同应用场景的需求。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/277443.html
