一、进口模具钢概述

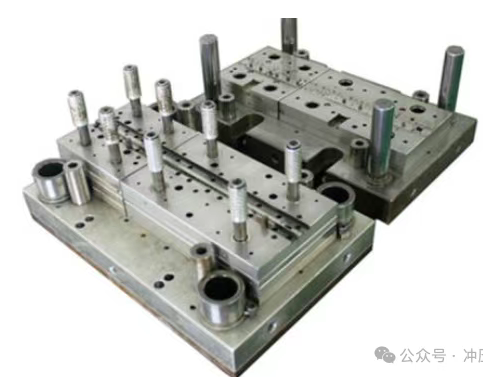

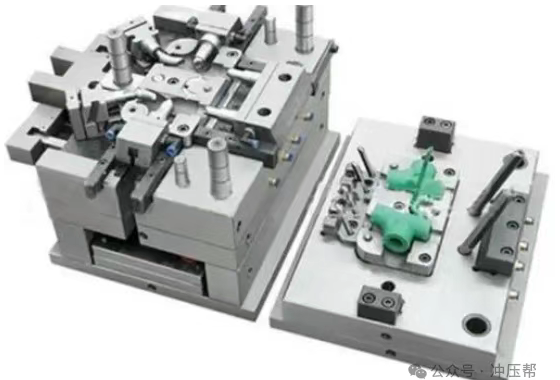

国外知名钢铁企业的高性能模具钢材，凭借其高纯度冶炼工艺、先进热处理技术和严格品控标准，广泛应用于精密模具制造、汽车零部件、电子元器件等领域。其核心优势在于均匀的组织结构、优异的机械性能和长寿命表现。

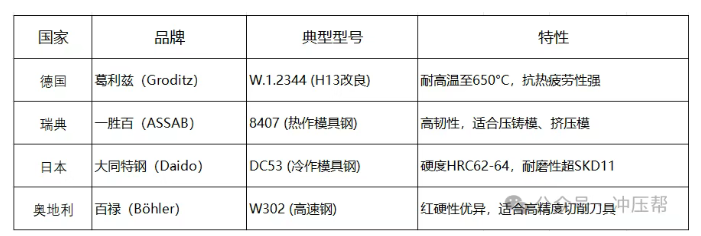

二、主流进口模具钢品牌及代表型号
三、核心性能优势
1. 热稳定性
德国H13改良钢可承受20万次以上热循环冲击（例：铝合金压铸模）
2. 加工精度
日本SKD61镜面抛光达Ra0.01μm（满足光学透镜模具需求）
3. 使用寿命
瑞典8407模具钢比国产H13寿命提升**3-5倍**（汽车发动机缸体压铸案例）
四、选型关键指标
1. 热作模具钢
优先关注高温屈服强度（如：600°C下需≥800MPa）
2. 冷作模具钢
重点考察抗崩角性能（DC53冲击韧性达130J/cm²）
3. 塑料模具钢
要求镜面抛光性与抗腐蚀性（预硬型NAK80可直接加工）
五、采购注意事项
1. 渠道验证
要求供应商提供原厂材质证书（EN 10204 3.1标准）
2. 成本控制
德国材料溢价约30-50%，可评估日本/韩国二线品牌（如日立金属）
3. 替代方案
高端注塑模可选用奥地利M333替代日本NAK80，价格降低15%且硬度相当
六、典型应用场景
特斯拉一体化压铸模采用德国TQ1热作钢，单次压铸循环时间缩短至80秒
iPhone外壳模具使用**日本HPM38不锈钢**，实现0.005mm级精密蚀纹
钛合金锻造模选用美国Crucible公司CPM-9V，耐温达1100°C
七、技术发展趋势
1. 材料革新
粉末冶金模具钢（如ASP-2030）碳化物尺寸≤1μm，耐磨性提升40%
2. 表面处理
德国最新PVD涂层技术使模具寿命延长至200万模次（汽车保险杠生产案例）
3. 数字化采购
欧洲钢厂提供区块链溯源系统，实时查询材料熔炼批次及检测数据

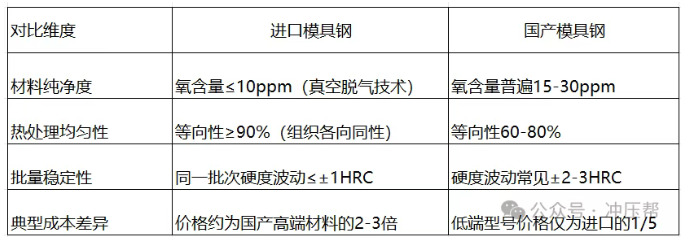

八、进口与国产模具钢对比分析
替代建议：
中小型注塑模：可选用国产P20预硬钢（如宝钢BPM20），成本降低40%
高要求压铸模：优先进口W.1.2344，避免因开裂导致停机损失
九、进口模具钢常见问题解决方案
1. 材料开裂
原因：淬火冷却速率不当（如油冷速度不足）
对策：采用分级淬火工艺（如盐浴淬火），并控制回火温度在520-550℃
2. 抛光缺陷
案例：日本S136模具钢抛光后出现针孔
处理：
- 使用电解抛光替代机械抛光
- 检查钢材硫含量（需≤0.001%）
3. 尺寸变形
预防措施：
粗加工后增加去应力退火（650℃×2h）
采用线切割补偿技术（预留0.02mm余量）
出厂状态︰ HB215 相当布德鲁斯Buderus标准︰ 2316 相当百禄Bohler标准︰ M310 相当日立hitachi 标准︰ HPM38 相当大同DAIDO标准︰ PAK90 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 尺寸稳定︰ ★★★☆☆ 加工性︰ ★★★☆☆ 抛光性︰ ★★★★★ 抗蚀性︰ ★★★★☆ 产品描述 ：为高级不绣工具钢。优良的耐腐蚀性、抛旋光性、耐磨性、机械加工性，电火花加工可以获得超镜面加工效果及高品质表面，淬火时具有优良的稳定性。模具长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或存放时、不需要特别的保护。被推荐用于高抛光要求注塑模具和腐蚀性塑胶模具。
出厂状态︰ HB 185 相当布德鲁斯Buderus标准︰ 2344 相当百禄Bohler标准︰ W302 相当日立hitachi 标准︰ DAC 相当大同DAIDO标准︰ DHA1 耐磨性︰ ★★☆☆☆ 韧性︰ ★★★☆☆ 淬硬性︰ ★★★☆☆ 加工性︰ ★★★☆☆ 产品描述：高、低温均有良好的耐磨性，优良的韧性和延展性，稳定且优良的及加工性和抛旋光性，优良的高温强度和抗热疲劳性，优良的淬透性，很小的热处理尺寸变形。用于金属热锻模具，铝挤压模具，塑胶模具，铝压铸模具等。
瑞典一胜百 8407 —高级热作工具钢
出厂状态︰ HB 185 相当布德鲁斯Buderus标准︰ 2344ESR 相当日立hitachi 标准︰ DAC 相当大同DAIDO标准︰ DHA1 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 淬硬性︰ ★★★☆☆ 加工性︰ ★★★★☆ 产品描述 ：是铬、钼、钒合金工具钢，采用特殊炼钢技术和严密质量控制得到的纯度高且组织微细的钢材，8407的等向性（各向同性）要比一般传统炼制度H13更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。用于各种金属压铸模具，挤压模具，高品质要求塑胶模具。
出厂状态︰ HB 260 相当日立hitachi 标准︰ HAP10 耐磨性︰ ★★★★☆ 韧性︰ ★★★☆☆ 尺寸稳定︰ ★★★☆☆ 加工性︰ ★★★☆☆ 产品描述 ：是铬钼钒粉末钢，高耐磨性（抗磨粒磨损），高抗压强度，非常好的淬透性，韧性好，热处理的尺寸稳定性好，抗回火软化性好。ASP-23特别适合于薄的被加工材的下料及成形，或模具失效是因为混合磨粒磨损及粘着磨损，或知识磨粒磨损，而且表面产生塑性变形的危险性也高者。例如中碳钢或高碳钢的下料、冲切已硬化钢板或冷轧钢带、含有玻璃纤维的塑胶模。
出厂状态︰ HB210 相当布德鲁斯Buderus标准︰ 2379 相当百禄Bohler标准︰ K110 相当日立hitachi 标准︰ SLD 相当大同DAIDO标准︰ DC11 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 尺寸稳定︰ ★★★☆☆ 加工性︰ ★★★☆☆ 产品描述：是一种含钼、钒的高碳、高铬合金工具钢。耐磨性与韧性兼备，优良的淬火性能，常被推荐用作需要很好耐磨性和适当韧性（抗冲击）的模具。比如：精密五金模具，半导体模具，精密零部件等。
出厂状态︰ 预硬HB 330-370 相当布德鲁斯Buderus标准︰ 2711 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 加工性︰ ★★★☆☆ 抛光性︰ ★★★★☆ 抗蚀性︰ ★★★☆☆ 产品描述 ：为真空熔炼之铬-镍-钼合金钢，改良的预硬塑胶模具钢，出厂前已经过淬硬及回火处理，无淬裂和热处理变形风险，无需热处理，可施以氮化及火焰硬化处理，以增进模具的表面硬度及耐磨性。非常优良的抛光性能和改良的耐磨性能。用于热塑性材料注塑模具和挤出模具，高表面光洁度之塑胶制品模具、吹塑模、成形模，结构部件，轴类。
出厂状态︰ HB225 耐磨性︰ ★★★☆☆ 韧性︰ ★★★★☆ 尺寸稳定︰ ★★★☆☆ 加工性︰ ★★★☆☆ 产品描述：良好的热处理尺寸稳定性，良好的机加工，综合了极佳的韧性和较好的耐磨性。应用于精冲模、切边模、深拉模、冷锻模等。
出厂状态︰ HRC37-43 相当日立hitachi 标准︰ HPM50 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 加工性︰ ★★★☆☆ 抛光性︰ ★★★★☆ 抗蚀性︰ ★★★☆☆ 产品描述 ：预硬钢(36-43 HRC)，无须热处理，可直接加工；表面和中心的硬度较均匀，切削加工性良好；放电加工性佳，放电加工后的研磨非常容易，因放电加工后表面硬度均匀且白层硬度较低；镜面抛光性良好；焊接性良好；蚀纹性良好；尺寸稳定，适合于精密零件及大批量生产。由于受其化学成分的影响，此料脆性较大，用在较为复杂的模具时易在加工应力较为集中的地方开裂。热敏感性高，所在在焊接时要预热，保温及焊后后热及去应力回火处理，否则就会有焊接失败的危险。要注意的是当处理温度超过520℃时，会引起尺寸的变化。
出厂状态︰ HB255 相当日立hitachi 标准︰ SLD8 相当一胜百ASSAB标准︰ ASSAB88 耐磨性︰ ★★☆☆☆ 韧性︰ ★★★★☆ 尺寸稳定︰ ★★☆☆☆ 加工性︰ ★★★☆☆ 抛光性︰ ★★★☆☆ 产品描述：大同制钢DC53在SKD11基础上改良，热处理后硬度高于SKD11，高温（520-530℃）回火后可达62-63HRC高硬度，在强度方面超过SKD11，韧性度是SKD11的两倍。韧性在冷作模具钢中较为突出，因此，用DC53制造的很少出现裂纹和崩裂，大大提高了使用寿命。线切割加工后的残余应力，经高温回火减少了残余应力。因此，大型模具和要求精密之模具在线切割加工后的裂纹和变形得到抑制。切削性超过SDK11。DC53的切削性优于SDK11。因此，使用DC53可增加模具寿命和减少加工工序。
出厂状态︰ HRC37-43 耐磨性︰ ★★★☆☆ 韧性︰ ★★★☆☆ 加工性︰ ★★★☆☆ 抛光性︰ ★★★★☆ 产品描述 ：预硬化钢，不需任何热处理，适用于镜面抛光加工的预硬化钢。主要用于镜面抛光模具，抛旋光性极佳，切削性，蚀花性佳。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/277849.html
