1.材料概述

X100CrMoV5是一种高碳、高铬、高钼的冷作合金模具钢，属于工具钢类别，具有优异的硬度、耐磨性和抗冲击性。其通过空冷淬火技术可实现微小变形，碳化物分布均匀，适用于制造高精度、高耐磨的冷作模具，尤其在中型至大型复杂冲裁模中表现突出24。该材料在工业中常替代CrWMn、9Mn2V等传统模具钢，广泛应用于冷冲模、切削工具及高温压铸模具制造。

2.化学成分分析

X100CrMoV5的化学成分（质量分数）如下：

• 碳（C）：0.90%～1.05% —— 高碳含量与铬结合形成碳化铬（Cr₇C₃），提供核心硬度和耐磨性。

• 铬（Cr）：4.75%～5.50% —— 增强耐腐蚀性、淬透性及高温稳定性，细化晶粒结构。

• 钼（Mo）：0.90%～1.60% —— 提高淬透性和回火稳定性，减少淬火脆性，并增强高温强度。

• 钒（V）：0.15%～0.50% —— 形成碳化钒（VC），细化晶粒并提升韧性及耐磨性。

• 硅（Si）、锰（Mn）：分别≤0.60%和0.20%～0.50%，辅助强化基体并改善热加工性能。

• 磷（P）、硫（S）：≤0.030%，控制杂质以降低脆性。

3.供应形式

X100CrMoV5的供应形式多样，满足不同加工需求：

• 线材：直径0.50～800mm，用于精密刀具和高强度钢丝制造。

• 锻件：通过锻造工艺优化内部组织，适用于曲轴、齿轮轴等重型机械零件。

• 板材：厚度4～200mm，宽度1000～2500mm，用于大型模具基体或平面加工部件。

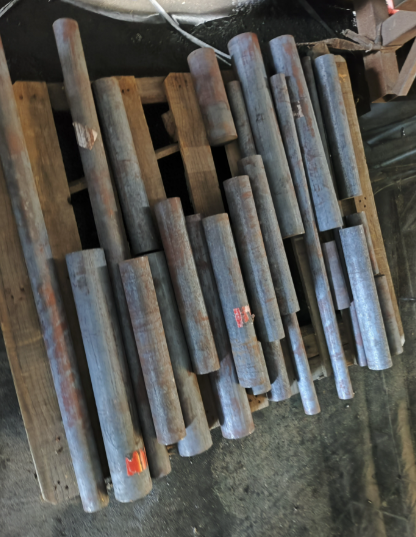

• 圆钢：直径0.50～800mm，广泛用于轴类、齿轮等高精度零部件。

4.热处理工艺

X100CrMoV5的热处理工艺直接影响其性能，主要包括以下步骤：

1. 退火：

2. 温度350～870℃，保温后缓冷，退火硬度≤HBW 255，便于切削加工。

3. 淬火：

4. 常规淬火：加热至940～950℃，空冷淬火，形成马氏体组织，硬度可达60～63 HRC。

5. 高温淬火（1100～1150℃）：用于需要二次硬化的场景，提升高温强度。

6. 回火：

7. 低温回火（180～200℃）：消除淬火应力，平衡硬度（≥60～63 HRC）与韧性。

8. 高温回火（550～650℃）：适用于需更高韧性的场景，但硬度略有降低。

5.机械性能

• 硬度：

• 退火状态：HBW 207～255；淬火+回火后：60～63 HRC，部分工艺可达64～66 HRC（如X100CrMoV5-1变种）。

• 强度：

• 抗拉强度（σb）：≥973 MPa；屈服强度（σs）：≥261 MPa（注：数据需结合应用场景核实）。

• 韧性：

• 伸长率（δ5）：约43%；断面收缩率（ψ）：约43%，适用于中等冲击载荷的模具。

6.物理性能

• 密度：7.6～7.85 g/cm³，与多数合金钢相近。

• 热膨胀系数：12.3×10⁻⁶/°C（20～20℃），高温下尺寸稳定性较好。

• 导热系数：21.2～22.2 W/m·°C，散热性能适中，需避免过热工况。

7.材料优势

1. 高硬度与耐磨性：碳化铬均匀分布，冷冲裁模具寿命可达数十万次，尤其适用于薄板（≤2mm）高效加工。

2. 优异淬透性：空冷淬火变形小，截面厚度≤300mm时仍能保持均匀硬度。

3. 高温稳定性：在200℃以下可稳定工作，钼和钒的协同作用提升高温抗变形能力。

4. 抗冲击性：钼和钒的加入显著提高韧性，适用于冷镦模、螺栓成形等高冲击场景。

5. 加工适应性：退火后易切削，表面处理（如氮化、硼铬共渗）可进一步延长使用寿命。

8.应用领域

• 冷作模具：

• 冲裁模、剪切模、冷冲模（如汽车覆盖件冲压模具）。

• 冷镦模（螺栓、螺母成形）及拉伸模（金属零件成形）。

• 切削工具：铣刀、钻头、刨刀，高硬度确保刃口持久锋利。

• 压铸模具：铝、锌合金压铸模具，高温下保持稳定性。

• 塑料模具：注塑模具及挤出模具，耐受高温高压环境。

• 特殊领域：粉末冶金模具及高温插件（如热固性塑料成型模）。

9.总结

X100CrMoV5冷作合金模具钢凭借其高碳高铬成分、钼钒协同强化效应及多样化的供应形式，成为冷作模具领域的核心材料。其高硬度（≥60 HRC）、优异的耐磨性和淬透性，使其在汽车制造、航空航天及精密工具领域表现卓越。通过优化热处理（如高温淬火+二次回火）或表面改性（如硼铬共渗），可进一步拓展其应用场景，满足复杂工况需求。未来，随着精密加工技术的进步，X100CrMoV5在高效、长寿命模具开发中将持续发挥关键作用。
