CH311是基于北方重工BZH6531E改良的高韧性铬-钼- 钒合金工具钢 。应用INTECO超纯净钢冶炼技术，经EAF/LF/VD/ESR，3D锻造，EFS软性退火工艺生产，按NADCA#207标准检测。一胜百（ASSAB）1.2343 ESR 是一种高性能的热作模具钢，广泛应用于高温、高负荷的模具制造领域。

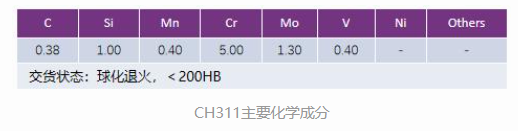

一、化学成分

1.2343ESR化学成分

Cr: 4.8-5.5%

Mo: 1.2-1.5%

V: 0.3-0.5%

C: 0.37-0.42%

二、核心性能优势

高温强度与抗回火性 在500-600°C高温下仍保持高硬度和强度，适合压铸、热锻等高温工况。优异的抗回火软化能力，确保长期高温使用中性能稳定。

韧性 相比普通H11钢，1.2343 ESR的冲击韧性更好，降低模具开裂风险。

抗热疲劳性 在高低温循环下（如压铸模的快速加热/冷却），抗热裂纹能力突出。

耐磨性 含钼（Mo）和钒（V）碳化物，提升表面耐磨性，延长模具寿命。

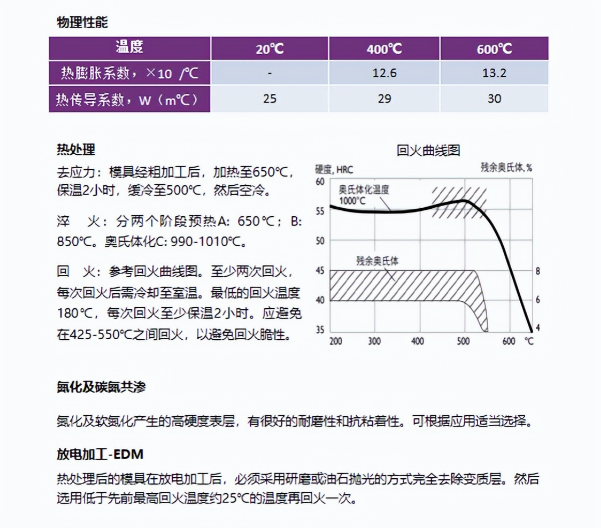

三、热处理工艺

淬火 1020-1050°C 油冷或气冷（根据模具尺寸选择）。

回火 建议两次回火（500-600°C），每次保温2小时以上，确保残余奥氏体充分转变。

表面处理 可进行氮化（如气体氮化、离子氮化）或PVD涂层，进一步提升耐磨性。

总结

CH311具有优良的高温强韧性、抛光性 、优良的淬透性和尺寸稳定性，应用于一般的热作和塑胶模具 。特别是要求高韧性和高抛光 、皮纹性能的大型塑胶模具。

一胜百1.2343 ESR 凭借其ESR工艺带来的高纯净度和均匀性，成为高要求热作模具的首选材料。尤其适用于需要耐高温、抗热疲劳、长寿命的复杂模具场景。选材时需综合考虑模具工况、成本及维护需求，必要时可结合表面处理技术进一步优化性能。
