GH136高温合金技术解析与应用展望 一、材料概述 GH136高温合金是一种以镍-铬为基体的沉淀强化型合金，专为极端高温与复杂应力环境设计。
其通过精密调控的化学成分与微观组织，实现了高温强度、抗氧化性、耐腐蚀性及工艺兼容性的综合平衡，成为航空航天、能源装备、核工业等领域的核心材料。该合金在800~1000℃区间内仍能保持优异性能，显著优于传统高温材料。 二、化学成分与微观组织 GH136的化学成分以镍（55%~60%）和铬（18%~22%）为基体，辅以钴（8%~12%）、钼（4%~6%）、铝（Al）、钛（Ti）等元素。其中，铝和钛形成γ'相（Ni₃(Al,Ti）纳米强化相，占比达30%~40%，通过沉淀强化提升高温强度；钴和钼通过固溶强化增强抗蠕变与耐蚀性；铌（Nb）、钽（Ta）等微量元素细化晶界，抑制碳化物粗化，强化晶界稳定性。 微观组织以奥氏体（γ相）为基体，兼具高温塑性与抗疲劳性能。晶界处析出的MC型碳化物（如NbC、TaC）可有效阻碍裂纹扩展，而纳米级γ'相均匀弥散分布，形成多尺度协同强化机制。
三、物理与机械性能 物理性能
密度 ：8.25~8.45 g/cm³，满足轻量化设计要求；
熔点 ：1330~1380℃，适用于1000℃以下长期服役；
热膨胀系数 ：20~1000℃时为14.6×10⁻⁶/℃，与陶瓷涂层兼容性良好；
热导率 ：13~16 W/(m·K)，需配合冷却系统优化热管理。
机械性能
高温强度 ：850℃下抗拉强度≥650 MPa，屈服强度≥550 MPa；950℃短时抗拉强度仍达400 MPa以上；
抗蠕变性 ：900℃/100 MPa条件下稳态蠕变速率＜5×10⁻¹⁰/s，1000小时断裂延伸率＞15%；
疲劳性能 ：700℃高频疲劳极限（10⁷次循环）达300 MPa，热机械疲劳寿命较同类合金提升30%以上；
抗氧化性 ：1000℃静态空气中氧化速率≤0.12 g/(m²·h)，在含硫、氯介质中年腐蚀深度＜0.1 mm。
四、核心优势
综合高温性能卓越 ：γ'相沉淀强化与晶界碳化物的协同作用，使其在动态高温部件（如涡轮叶片、燃烧室）中表现突出。
环境适应性广 ：Cr₂O₃氧化膜抵御高温氧化，Mo与Co提升耐酸性介质（H₂S、Cl⁻）腐蚀能力。
工艺兼容性强 ：支持铸造、锻造、粉末冶金等成形工艺，焊接性能优异，可采用TIG焊、电子束焊等实现复杂结构连接。
长寿命与高可靠性 ：高温循环载荷下组织稳定，γ'相粗化速率低，服役寿命可达数万小时。
五、供应形式与加工技术 GH136可通过多种形式供应：

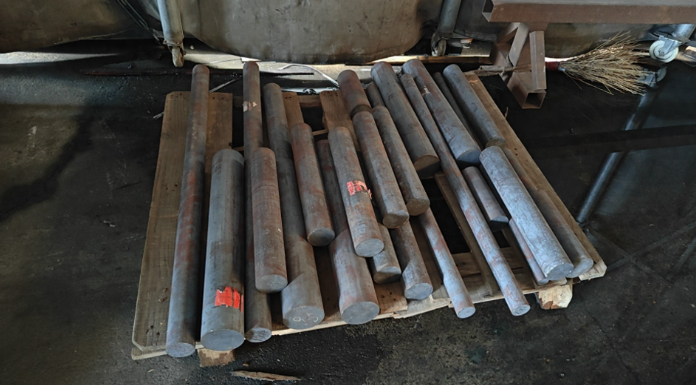

棒材与锻件 （Φ20~500 mm）：用于涡轮盘、轴类部件；
板材与带材 （0.5~50 mm）：适用于燃烧室衬套、隔热屏；
管材 （Φ10~300 mm）：用于热交换器管道、反应器内衬；
粉末 （15~53 μm）：支持增材制造复杂构件。
关键加工工艺 ：
熔炼 ：真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，控制氧含量≤30 ppm；
热处理 ：1200℃固溶处理溶解γ'相，850℃时效优化强化相分布；
表面处理 ：渗铝涂层提升抗氧化性，YSZ热障涂层降低基体温度200~300℃。
六、典型应用领域
航空航天 ：航空发动机高压涡轮叶片、加力燃烧室，航天器火箭喷管、热防护结构；
能源动力 ：燃气轮机过渡段导叶、核反应堆堆芯支撑结构；
工业装备 ：乙烯裂解炉管、连铸机结晶器，高温反应器与化工设备。
七、技术挑战与未来方向 现存瓶颈 ：
高含量战略金属（如Co、Ta）推升成本；
超高温（>1100℃）与多场耦合环境下的性能衰减；
废旧合金回收工艺复杂。
发展趋势 ：
材料基因组技术 ：高通量计算优化成分配比，缩短研发周期；
增材制造 ：开发专用粉末，实现复杂构件轻量化一次成形；
仿生结构设计 ：借鉴生物材料多尺度结构，提升抗热震与疲劳性能；
绿色制造 ：推广电弧熔炼工艺，降低能耗与碳排放。
结语 GH136高温合金凭借其不可替代的综合性能，已成为现代工业体系的战略材料。随着高端装备对极端环境耐受性要求的提升，其迭代升级与新型制备技术的融合将是关键突破口。未来，通过跨学科创新（如人工智能辅助设计、纳米强化技术），GH136有望在耐温极限、寿命周期及成本控制方面实现跨越式发展，为航空航天、清洁能源等领域提供更强大的材料支撑。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/276622.html
