一、化学成分
4Cr3Mo3SiV是一种高性能的热作模具钢，化学成分如下表所示：
元素 | 含量范围（质量分数，%） |
碳（C） | 0.35 - 0.45 |
硅（Si） | 0.80 - 1.20 |
锰（Mn） | 0.25 - 0.70 |
磷（P） | ≤0.030 |
硫（S） | ≤0.030 |
铬（Cr） | 3.00 - 3.75 |
钼（Mo） | 2.00 - 3.00 |
钒（V） | 0.25 - 0.75 |
这些成分赋予了4Cr3Mo3SiV钢良好的淬透性、韧性和高温硬度。
二、供应形式
4Cr3Mo3SiV钢的供应形式多样，能够满足不同加工和应用需求：
线材：适用于小型零件或精密加工。
锻件：通过锻造工艺生产的材料，具有更好的内部组织和机械性能，适合用于复杂形状或大型部件。
板材：用于制造大型部件或需要平面加工的部件。

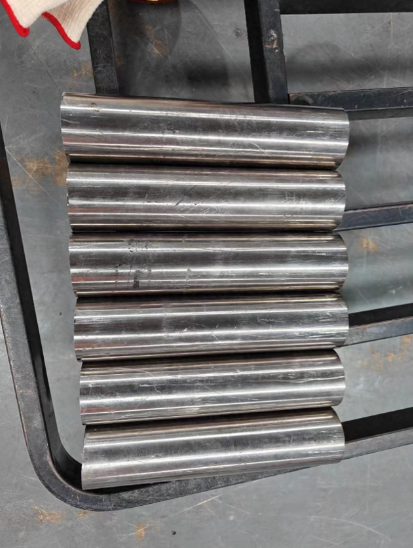

圆钢：适用于制造各种形状复杂的模具部件。
三、热处理工艺
4Cr3Mo3SiV钢的热处理工艺对其性能至关重要：
退火：
退火温度为790±15℃，硬度≤229HB。
淬火：
预热温度：790±15℃。
淬火温度：1010±6℃（盐浴）或1020±6℃（炉控气氛），保温5 - 15分钟，空冷。
回火：
回火温度为550±6℃，回火两次，每次2小时。
表面处理：
可进行渗氮、渗碳等表面处理，进一步提高耐磨性和耐腐蚀性。
四、机械性能
4Cr3Mo3SiV钢的机械性能如下：
抗拉强度（Rm）：≥963 MPa。
屈服强度（Rp0.2）：≥854 MPa。
冲击韧性（KV/Ku）：≥12 J。
延伸率（A）：≥12%。
断面收缩率（Z）：≥14%。
硬度：退火状态≤229HB；淬火回火后50 - 55HRC。
五、物理性能
4Cr3Mo3SiV钢的物理性能如下：
密度：7.8 g/cm³。
弹性模量：200 GPa。
热导率：43.3 W/(m·K)（593℃）。
比热容：420 J/(kg·K)（593℃）。
电阻率：0.24 Ω·mm²/m。
六、应用领域
4Cr3Mo3SiV钢因其优异的高温强度、耐磨性和韧性，广泛应用于以下领域：
热作模具：
适用于制造热挤压模、热冲模、热锻模、压铸模等。
铝合金压铸模具：
其高温强度和耐磨性使其成为铝合金压铸模具的理想材料。
航空航天：
用于制造飞机、火箭等耐热400 - 500℃工作温度的结构零件。
石油化工：
用于制造高温、高压环境下的机械部件。
七、材料优势
4Cr3Mo3SiV钢的主要优势包括：
优异的高温性能：
在高温环境下保持较高的强度和硬度，适合长时间高温作业。
良好的耐磨性：
经热处理后硬度高，耐磨性能优异，延长模具使用寿命。
高韧性：
具有良好的抗冲击性能，能够在复杂工况下保持完整性。
良好的抗氧化性能：
在高温强氧化环境中表现出色，减少氧化损耗。
热处理性能好：
热处理过程中尺寸稳定性好，变形小。
加工性好：
退火后具有良好的切削性能，便于加工复杂形状。
八、总结
4Cr3Mo3SiV是一种高性能的热作模具钢，具有优异的高温强度、耐磨性和韧性。其化学成分和热处理工艺使其在高温环境下表现出色，广泛应用于热作模具、铝合金压铸模具和航空航天等领域。通过合理的热处理和加工工艺，4Cr3Mo3SiV钢能够满足复杂工况下的使用需求，是现代工业中理想的热作模具材料
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/277307.html
