F22钢材全面介绍
一、化学成分
F22钢是一种低合金钢，其化学成分如下表所示：
元素 | 含量范围（质量分数，%） |
碳（C） | 0.05 - 0.15 |
硅（Si） | 0.10 - 0.50 |
锰（Mn） | 0.30 - 0.60 |
磷（P） | ≤0.040 |
硫（S） | ≤0.040 |
铬（Cr） | 2.00 - 2.50 |
钼（Mo） | 0.87 - 1.13 |
铁（Fe） | 余量 |
这些成分赋予了F22钢良好的强度、韧性和耐腐蚀性，使其适用于多种工业应用。
二、供应形式
F22钢的供应形式多样，能够满足不同加工和应用需求：
线材：适用于小型零件或精密加工。
锻件：通过锻造工艺生产的材料，具有更好的内部组织和机械性能，适合用于复杂形状或大型部件。
板材：用于制造大型部件或需要平面加工的部件。

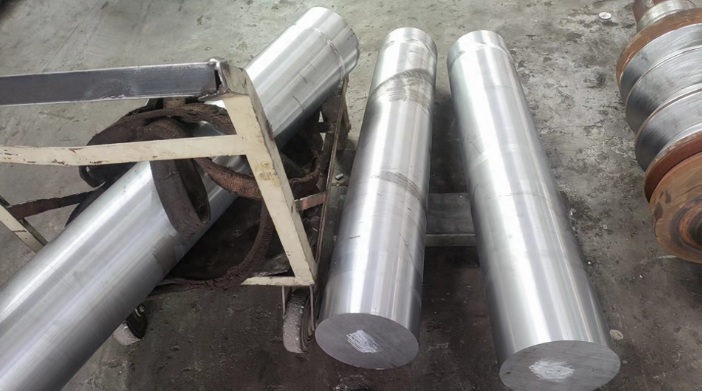

圆钢：适用于制造各种形状复杂的模具部件。
三、热处理工艺
F22钢的热处理工艺对其性能至关重要：
退火：
退火温度≥900℃，炉冷。
正火+回火：
正火温度≥900℃，空冷；回火温度≥675℃。
淬火+回火：
淬火温度为870 - 890℃，淬火方式可采用油淬或水淬。
回火温度为520 - 720℃，回火时间根据具体需求调整。
表面处理：
可进行渗氮、渗碳等表面处理，进一步提高耐磨性和耐腐蚀性。
四、机械性能
F22钢的机械性能如下：
抗拉强度：
最小95 KSI（655 MPa，硬度75 KSI）；
最小125 KSI（862 MPa，硬度105 KSI）。
屈服强度：
最小75 KSI（517 MPa，硬度75 KSI）；
最小105 KSI（724 MPa，硬度105 KSI）。
延伸率：
18%（硬度75 KSI）；
15%（硬度105 KSI）。
断面收缩率：
35%（硬度75 KSI）；
30%（硬度105 KSI）。
硬度：
退火状态：≤22 HRC。
五、物理性能
F22钢的物理性能如下：
密度：约7.85 g/cm³。
弹性模量：20℃时为200 GPa。
热膨胀系数：
20℃至20℃：14×10⁻⁶/℃。
导热系数：
867℃时为23.3 W/(m·℃)。
比热容：
867℃时为122 J/(kg·℃)。
电阻率：
20℃时为0.41 Ω·mm²/m。
六、应用领域
F22钢因其优异的强度、韧性和耐腐蚀性，广泛应用于以下领域：
石油化工：
用于制造石油管道、化工设备、高温蒸汽管道等。
海洋工程：
用于制造海洋平台的管道、阀门和连接器。
航空航天：
用于制造高温环境下工作的部件。
汽车制造：
用于制造发动机部件、传动系统等。
大型机械：
用于制造回转支承等关键部件。
深海采油：
用于制造深海采油树头等设备。
七、材料优势
F22钢的主要优势包括：
高强度和高硬度：通过热处理可达到较高的强度和硬度，同时保持良好的韧性。
良好的焊接性：适用于制造需要高硬度和耐腐蚀性的部件。
优异的耐腐蚀性：符合NACE MR0175标准，适用于石油和天然气行业的腐蚀环境。
良好的热稳定性：在高温环境下保持较高的强度和硬度。
加工性好：退火后具有良好的切削性能。
八、总结
F22钢是一种高性能的低合金钢，具有优异的强度、韧性和耐腐蚀性。其化学成分和热处理工艺使其在高温和腐蚀环境下表现出色，广泛应用于石油化工、海洋工程、航空航天和汽车制造等领域。通过合理的热处理和加工工艺，F22钢能够满足复杂工况下的使用需求，是现代工业中理想的材料选择。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/fenxiang/277308.html
