1Cr19Ni11Nb不锈钢全面解析：特性、性能与应用

1Cr19Ni11Nb不锈钢概述

1Cr19Ni11Nb是一种含铌奥氏体不锈钢，属于铬镍系不锈钢的改良品种。这种材料因其优异的综合性能而在工业领域广受青睐。从化学成分来看，它含有约17-19%的铬(Cr)和9-12%的镍(Ni)，同时添加了关键的稳定化元素铌(Nb)，碳含量控制在≤0.08%的水平。这种精心设计的成分配比赋予了材料卓越的耐腐蚀性能和机械性能。

在材料分类上，1Cr19Ni11Nb属于奥氏体不锈钢，这意味着它在常温下保持着奥氏体组织结构。奥氏体结构的特点是无磁性，同时具备高韧性和塑性，虽然强度相对较低，但通过冷加工可以进一步强化。与其他不锈钢相比，1Cr19Ni11Nb因为铌元素的加入而具有更好的抗晶间腐蚀能力和更高的持久强度，使其在高温高压环境下表现尤为突出。

这种不锈钢有多种命名方式，反映了其在不同国家标准体系中的身份。在中国标准中，它曾用牌号为1Cr19Ni11Nb，新标准中则称为07Cr18Ni11Nb，统一数字代号为S34779。在国际标准中，它对应美国的UNS 347H、ASTM S34709，日本的SUS347H，德国的1.4912，以及欧洲的X7CrNiNb18-10。这种多标准的认可也从侧面证明了该材料的通用性和重要性。

材料特性与机械性能

1Cr19Ni11Nb不锈钢展现出一系列卓越的材料特性，使其在苛刻环境中仍能保持稳定性能。该材料最显著的特点是优异的耐腐蚀性能，尤其在抵抗晶间腐蚀方面表现突出。无论是在碱性环境、海水介质还是多种酸溶液中，包括硝酸、有机酸等腐蚀性介质，它都能保持良好的耐蚀性。这一特性源于其化学成分的精心平衡，特别是铬元素的较高含量形成了致密的氧化铬保护膜，而铌元素的加入则有效抑制了碳化铬在晶界的析出，从而防止了晶间腐蚀的发生。

在高温环境下，1Cr19Ni11Nb表现出良好的耐热性和耐氧化性。实验数据表明，该材料在850℃以下的温度区间能够承受较小载荷而不失效，对于仅考虑抗氧化性的工况，其最高使用温度甚至可达850℃。而当应用于承压部件时，基于其持久强度考虑，建议最高工作温度不超过650℃。这种耐高温特性使其成为热电厂和石油化工设备中高温部件的理想选择。

机械性能方面，1Cr19Ni11Nb具有均衡的强度与塑性指标。经过标准固溶处理后，其典型抗拉强度(Rm)≥520MPa，延伸强度(Rp0.2)≥205MPa，延伸率(A)≥40%，断面收缩率(Z)≥50%。硬度值通常控制在HBW≤187或HRB≤90范围内。这些数据表明，该材料既具备足够的强度承受机械应力，又保留了良好的塑性变形能力，能够适应各种成形加工和安装需求。

值得注意的是，1Cr19Ni11Nb的物理性能也有其特点。它的密度约为8.02g/cm³，热膨胀系数相对较高，这意味着在温度变化时材料尺寸变化较明显，在设计高温应用时需要特别考虑热应力问题。同时，其导热性较差，在焊接和热处理过程中需要采取适当措施避免热量积聚导致的变形或性能下降。

化学成分与冶金工艺

1Cr19Ni11Nb不锈钢的优异性能源于其精确控制的化学成分和优化的冶金工艺。该钢种的化学成分经过精心设计，各元素含量范围严格限定，共同构成了材料的性能基础。碳含量被控制在≤0.08%的水平，这一低碳设计有助于减少碳化物的形成，从而提升耐晶间腐蚀能力。铬含量维持在17.00-19.00%的范围，保证了材料基本的耐腐蚀性，镍含量9.00-12.00%则确保了奥氏体组织的稳定性。

铌元素的加入是1Cr19Ni11Nb化学成分设计的关键所在，其含量通常控制在8倍碳含量至1.10%之间。铌作为强碳化物形成元素，优先与碳结合形成稳定的碳化铌，有效防止了铬的碳化物在晶界析出，从而避免了铬贫化导致的晶间腐蚀倾向。这种"稳定化"设计使得材料即使在焊接或敏化温度区间(450-850℃)暴露后，仍能保持良好的耐腐蚀性能。

其他合金元素也各司其职：硅(≤1.00%)和锰(≤2.00%)主要作为脱氧剂和冶炼工艺控制元素；磷(≤0.045%)和硫(≤0.030%)作为杂质元素被严格限制，以确保材料的纯净度；微量的钼、钛等元素有时也会被添加以进一步提升特定性能。这种精确的成分控制需要在冶炼过程中采用先进技术，如AOD(氩氧脱碳)或VOD(真空氧脱碳)等二次精炼工艺，才能实现理想的成分精度和气体含量控制。

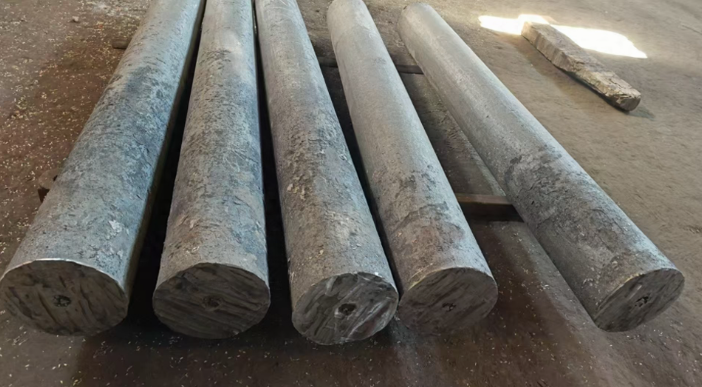

在冶金产品形态方面，1Cr19Ni11Nb可提供多种规格的原材料以适应不同应用需求。常见产品形式包括：热轧棒材(直径15-100mm)、锻制棒材(直径100-350mm)、冷轧薄板(厚度0.05-4.0mm)、热轧中厚板(厚度4-14mm)、以及各种带材、管材和锻件。这些产品根据应用需求可采用不同的交货状态，如固溶处理、酸洗、磨光或冷轧状态等，确保用户获得满足特定加工要求或使用条件的材料。

加工与热处理技术

1Cr19Ni11Nb不锈钢的加工性能直接影响其制造可行性和最终产品质量，了解并掌握其加工特性至关重要。该材料虽然强度适中，但因奥氏体组织固有的加工硬化倾向明显，在切削加工过程中容易出现硬化层，导致刀具磨损加剧、加工效率降低。针对这一特点，加工时建议采用低切削速度、大进给量的工艺参数，并使用专为不锈钢设计的刀具材料和几何形状，以延长刀具寿命和提高表面质量。

焊接是1Cr19Ni11Nb不锈钢加工的关键环节，该材料被认为具有"良好"的焊接性能。得益于铌元素的稳定化作用，它比普通304不锈钢更抗焊接敏化，但仍需遵循合理的焊接规范。推荐采用惰性气体保护焊(TIG或MIG)方法，焊接材料应选择成分匹配的含铌不锈钢焊丝或焊条。焊接过程中需控制层间温度不宜过高，焊后可考虑进行固溶处理或稳定化退火以最大化恢复耐腐蚀性能。值得注意的是，由于该材料热膨胀系数高、导热性差，焊接时容易产生较大变形，需要设计适当的夹具和焊接顺序来控制变形量。

热处理对1Cr19Ni11Nb的性能调控起着决定性作用。该材料的推荐固溶处理制度为980-1150℃加热后快速冷却。这一高温处理可使碳化物充分溶解，随后快速冷却(通常水冷)将高温状态固定到室温，获得均匀的过饱和固溶体。固溶处理不仅能优化耐腐蚀性，还可消除加工硬化、恢复塑性，为后续冷加工或使用提供最佳基础状态。对于厚大截面工件，需特别注意冷却速度的均匀性，以避免因冷却不足导致的性能不均匀问题。

在冷加工方面，1Cr19Ni11Nb可通过冷轧、冷拉或冷锻等工艺进一步提高强度。冷加工导致奥氏体组织发生位错增殖甚至马氏体相变，使材料强度显著提高但塑性降低。对于需要后续焊接或高温使用的部件，应谨慎控制冷加工量，必要时在加工后进行适当热处理以恢复性能。此外，由于该材料对表面缺陷敏感，加工过程中需特别注意保护表面，避免铁粉嵌入或粗糙研磨导致的局部腐蚀起点。

典型应用领域

1Cr19Ni11Nb不锈钢凭借其均衡的耐腐蚀性、耐高温性和机械性能，在众多工业领域获得了广泛应用。在能源电力行业，该材料是制造大型发电机组关键部件的优选材料之一。特别是用于亚临界和超临界参数发电锅炉的高温部件，如过热器管、再热器管以及屏式过热器的高温段等。这些部件工作环境极为苛刻，需要材料同时具备高压蒸汽下的高强度、高温抗氧化性以及抗烟气腐蚀能力，1Cr19Ni11Nb的综合性能恰好满足这些需求。

石油化工领域是1Cr19Ni11Nb的另一重要应用场景。在炼油厂、化工厂中，该材料广泛用于制造各种压力容器、反应器、热交换器、管道系统及阀门部件。这些设备经常接触腐蚀性介质如硫化物、氯化物、有机酸等，同时可能面临高温高压工况。1Cr19Ni11Nb不仅能够抵抗均匀腐蚀和局部腐蚀，其稳定的奥氏体组织还能避免设备在长期服役过程中因组织变化导致的性能劣化，大大延长了设备使用寿命并提高安全性。

除上述两大主要应用领域外，1Cr19Ni11Nb还成功应用于其他多个工业门类。在航空航天领域，它被用于制造某些发动机部件和飞机零件，利用其高比强度和耐高温特性。在食品加工行业，得益于良好的耐蚀性和符合食品卫生标准的表面特性，它被用于制造接触食品的设备部件。核能工业、船舶制造、医疗器械等领域也可发现该材料的身影，主要用于制造要求高可靠性的耐腐蚀或耐高温部件。

值得注意的是，1Cr19Ni11Nb在应用时往往需要根据具体服役环境进行适当的材料选择。虽然该材料本身性能优异，但在某些极端条件下(如高浓度氯化物溶液、还原性强酸环境等)可能需要更高合金化的材料。此外，设计时还需充分考虑其热膨胀系数高、导热性差的特性，合理设置支撑和补偿结构，避免因热应力导致的变形或开裂问题。通过科学选材和合理设计，1Cr19Ni11Nb能够在各种苛刻条件下发挥最佳性能，为工业设备提供可靠的材料解决方案。
