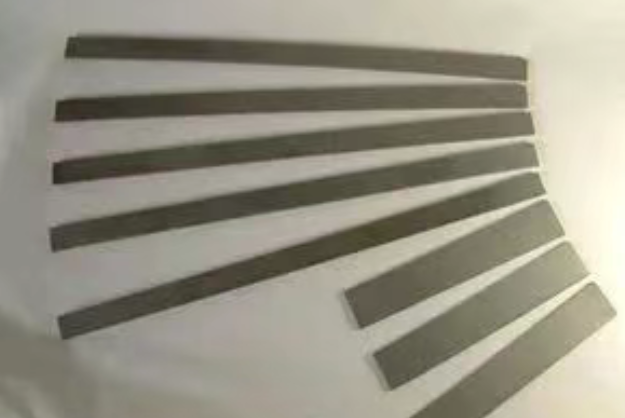

硬质合金是由碳化钨（WC）、钴（Co）等金属粉末通过粉末冶金工艺制成的高性能材料，广泛应用于切削刀具、模具、矿山工具等领域。其核心性能如下：
热膨胀系数：硬质合金的热膨胀系数较小，通常在 4 - 7×10⁻⁶/℃范围内。这一特性使得硬质合金在温度变化较大的环境中，尺寸稳定性较好，不易产生较大的热变形。
密度：硬质合金的密度较大，一般在 11 - 15g/cm³ 之间，具体数值取决于其成分。较高的密度使得硬质合金具有较好的导热性和抗振动性能。
1. 硬质合金的基本组成
| 成分 | 作用 | 典型比例 |
|---|---|---|
| 碳化钨（WC） | ||
| 钴（Co） | ||
| 其他添加剂 |
2. 核心性能指标
（1）力学性能
超高硬度（HRA 88–94）
硬度：硬质合金具有极高的硬度，其硬度通常在 HRC80 - 90 之间，远高于高速钢等其他刀具材料。高硬度使得硬质合金能够在高速切削、磨削等加工过程中保持良好的切削性能，不易磨损。即使在较高的温度下，硬质合金的硬度也能保持相对稳定，这一特性使其适用于高温加工环境。
仅次于金刚石和立方氮化硼（CBN），远高于高速钢（HRA 82–87）。 适合加工高硬度材料（如淬火钢、钛合金）。
优异耐磨性
碳化钨颗粒硬度高，抗磨粒磨损能力强，刀具寿命长。
良好抗压强度（3000–6000 MPa）
强度：硬质合金的抗压强度较高，一般可达 6000 - 8000MPa。但它的抗弯强度相对较低，通常在 1000 - 3000MPa 之间，这意味着硬质合金在承受弯曲载荷时容易断裂，因此在使用过程中需要避免剧烈的冲击和弯曲。
适合高进给、重切削工况（如粗加工）。
较低抗弯强度（1000–3000 MPa）
脆性较大，易崩刃，需优化刀具几何角度减少冲击。 韧性：由于硬质相的脆性较大，硬质合金的韧性总体较低。不过，通过调整粘结相的含量和种类，可以在一定程度上改善其韧性。例如，增加钴的含量可以提高硬质合金的韧性，但同时也会降低其硬度和耐磨性。
（2）热性能
红硬性优异（800–1000℃仍保持硬度）
高温下不易软化，适合高速切削（如钢件加工线速度可达200–300 m/min）。
导热性较差（~70 W/m·K，仅为高速钢的1/3）
需配合冷却液或涂层降低切削温度。 硬质合金具有一定的导热性，其导热系数一般在 20 - 100W/(m・K) 之间。良好的导热性有助于在加工过程中及时散热，避免因温度过高而影响刀具的性能和使用寿命。
（3）化学稳定性
耐腐蚀性（优于高速钢）
适合加工粘性材料（如铝合金、不锈钢），减少材料粘刀。 耐腐蚀性：硬质合金对酸、碱等化学物质具有一定的耐腐蚀性，但不同成分的硬质合金耐腐蚀性有所差异。例如，含镍的硬质合金在某些腐蚀性环境中表现出更好的耐腐蚀性。 高温氧化倾向（>600℃时WC易氧化） 需通过涂层（如TiAlN）保护。 3. 硬质合金分类及适用场景
（1）按钴含量分类
| 类型 | 钴含量 | 特点 | 典型应用 |
|---|---|---|---|
| 高钴合金 | |||
| 中钴合金 | |||
| 低钴合金 |
（2）按晶粒尺寸分类
| 类型 | 晶粒尺寸（μm） | 特点 |
|---|---|---|
| 超细晶粒 | ||
| 细晶粒 | ||
| 粗晶粒 |
4. 硬质合金 vs. 其他刀具材料对比
| 性能 | 硬质合金 | 高速钢（HSS） | 陶瓷 | CBN/金刚石 |
|---|---|---|---|---|
| 硬度（HRA） | ||||
| 耐热性（℃） | ||||
| 韧性 | ||||
| 适用材料 |
5. 硬质合金的涂层优化
通过涂层技术可进一步提升性能：
TiN（氮化钛）
：通用涂层，提高耐磨性（适合钢件）。 TiAlN（氮铝钛）
：耐高温（800℃），适合高速加工。 DLC（类金刚石）
：减摩抗粘，适合铝合金、复合材料。
6. 硬质合金的局限性及改进方向
脆性大 → 通过梯度结构（如表面高钴、芯部低钴）改善抗崩性。
成本高 → 回收废料（如通过锌熔法回收WC和Co）。
加工难度大 → 激光加工、EDM（电火花）替代传统磨削。
总结
硬质合金凭借高硬度、耐磨性和红硬性，成为现代切削刀具的主流材料，但其脆性和成本问题仍需通过材料改性、涂层技术等手段优化。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/kuaishou/277238.html
