AF1410超高强度钢：尖端装备的金属脊梁

AF1410是一种超高强度马氏体时效钢，以卓越的综合性能成为航空航天、深海探测及国防工业等高端领域的核心材料。其独特的设计理念和冶金工艺，在极端环境下实现了强度、韧性与耐腐蚀性的高度平衡，被誉为现代高端装备的“金属骨骼”。

一、材料定义与核心特性

AF1410属于高合金二次硬化马氏体钢，通过低碳马氏体基体与纳米级金属间化合物的协同作用实现强化。与传统超高强度钢相比，其核心优势在于：

• 超高强度：抗拉强度≥1600 MPa，屈服强度≥1410 MPa，可承受极端载荷；

• 高韧性：断裂韧性（K_IC
  ）高达120 MPa·m，显著优于传统高强钢（如300M），抗冲击性能优异；

• 耐环境腐蚀：在3.5% NaCl溶液中耐点蚀电位达1.0 V，抗应力腐蚀开裂能力突出；

• 低温适应性：在-50℃下冲击功保持40 J以上，适用于极地及深海低温环境。

二、成分设计与冶金工艺

AF1410的化学成分以高镍钴含量为核心，结合铬、钼等元素的精准配比：

• 镍（10.0–12.0%）：提升低温韧性，形成固溶强化基体；

• 钴（13.5–14.5%）：抑制奥氏体相变，增强时效硬化效果；

• 铬（1.8–2.2%）与钼（0.9–1.5%）：提高耐腐蚀性并细化晶粒。

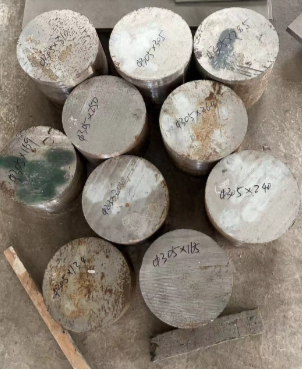

  关键工艺采用真空感应熔炼+真空电弧重熔双联技术，将硫、磷杂质含量控制在0.005%以下，确保组织纯净度。微观上形成低碳板条马氏体基体，并在时效中析出纳米级金属间化合物（如Ni₃
  Ti、Co₇Mo₆），实现强度与韧性的协同提升。

三、力学性能优势解析

1. 强度与韧性平衡
   抗拉强度达1930 MPa，同时断裂韧性保持120 MPa·m，其“强韧积”（强度×韧性）远超传统钢种，在高应力循环载荷下（如飞机起落架）疲劳寿命显著延长（10⁷次循环下强度达800 MPa）。

2. 环境适应性深海耐压：在1000米水深环境下抗氢脆性能优异，用于载人潜水器耐压舱；高温稳定性：二次硬化效应使工作温度可达400℃（如火箭发动机壳体）；耐腐蚀性：化学镀镍表面处理后，在海水环境中长期保持结构完整性。

四、热处理工艺控制

AF1410的性能高度依赖精密热处理：

1. 固溶处理：815–830℃保温后水淬/油淬，形成均匀马氏体组织；

2. 时效强化：480–500℃保温3–5小时，析出纳米化合物，硬度达HRC 50–54；

3. 变形控制：薄壁件采用分级淬火（油冷+空冷）减少翘曲，焊后需300℃×2小时去应力退火。

五、多领域应用场景

• 航空航天：飞机起落架、机翼接头、火箭发动机壳体，减重30%的同时提升结构可靠性；

• 深海装备：载人潜水器耐压舱、海底管道连接件，抵抗高压变形与海水腐蚀；

• 国防军工：装甲车辆传动轴、导弹发射导轨，兼顾轻量化与抗弹道冲击；

• 民用高端领域：赛车悬架系统、高强度手术器械（需生物涂层），推动技术跨界融合。

六、加工挑战与创新方案

• 焊接难题：高碳当量易导致冷裂纹，需预热至150–200℃并采用惰性气体保护焊（TIG/MIG）；

• 表面氧化：真空热处理或氩气保护避免高温氧化皮生成；

• 机加工优化：硬质合金刀具低速大进给切削，配合喷丸强化提升疲劳寿命20–30%。

结语

AF1410通过成分革新与工艺创新，突破了超高强度钢“高强则脆”的传统瓶颈，实现了“刚柔并济”的材料性能。随着先进制造技术的迭代，其应用场景正向核反应堆构件、超高速飞行器等领域扩展，持续推动高端装备向轻量化、高可靠与长寿命方向进化。未来，基于纳米析出强化的新一代超高强度钢，有望在深海万米探测和深空载人航行中扮演更关键的角色。
