1.3246高速钢：性能特点、应用领域与工艺优化

一、材料概述

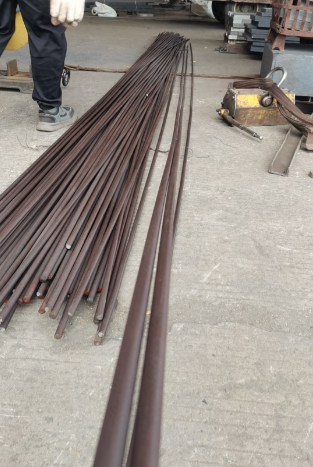

1.3246高速钢是一种高合金工具钢，属于钨-钼系高速钢的典型牌号之一。其设计目标在于平衡硬度、红硬性和韧性，适用于制造高负荷、高精度切削工具及耐磨零件。相较于其他高速钢，1.3246在高温环境下的性能稳定性尤为突出，广泛用于加工不锈钢、钛合金等难切削材料，是航空航天、汽车制造及精密模具行业的重要基础材料。

二、化学成分与合金特性

1.3246高速钢的化学成分通过精确配比，以碳（C）为核心，结合钨（W）、钼（Mo）、铬（Cr）、钒（V）等元素，形成多重碳化物强化相。

• 碳（C）：含量约1.25%~1.35%，为材料提供基础硬度和耐磨性。

• 钨（W）与钼（Mo）：总含量约10%~12%，其中钼占比更高，增强高温抗软化能力并降低成本。

• 铬（Cr）：含量约3.8%~4.5%，提升淬透性及抗氧化性能。

• 钒（V）：含量约2.5%~3.0%，细化晶粒并提高耐磨性，但略低于1.3247以优化韧性。

这种成分设计在保证高硬度的同时，降低了材料脆性，更适合复杂工况下的动态载荷需求。

三、物理与机械性能

1. 硬度与红硬性
   淬火回火后硬度可达HRC 63~65，在600℃高温下仍能保持HRC 50以上的硬度，显著优于普通工具钢。

2. 抗弯强度与韧性
   抗弯强度约2800~3200 MPa，冲击韧性略高于同类高钒高速钢，适用于需要抗冲击的工具。

3. 耐磨性
   钒和钨的碳化物均匀分布于基体，形成硬质颗粒，有效抵抗磨粒磨损和粘着磨损。

4. 热稳定性
   在连续切削产生的高温下，材料不易发生软化或变形，延长工具使用寿命。

四、热处理工艺关键

1.3246高速钢的性能高度依赖热处理工艺，核心流程包括：

1. 退火处理
   加热至850~880℃，保温后缓冷至500℃以下，硬度降至HB 255以下，便于机械加工。

2. 淬火工艺
   奥氏体化温度控制在1210~1230℃，油冷或分级盐浴冷却，确保马氏体组织充分形成。

3. 多次回火
   采用540~560℃回火，重复2~3次，消除残余应力并促进二次硬化，提升综合性能。

注意事项：需避免加热速率过快导致晶界氧化，同时控制回火时间以防碳化物过度聚集。

五、典型应用场景

1. 切削刀具
   制造钻头、铣刀、拉刀等，适用于加工不锈钢、耐热合金及淬硬钢。

2. 冷作模具
   用于冲裁模、冷挤压模，尤其适合高精度、长寿命要求的模具场景。

3. 耐磨部件
   制造齿轮滚刀、精密轴承套圈，满足高转速、重载工况下的耐磨需求。

4. 特殊行业工具
   航空航天领域用于钛合金结构件加工，汽车工业中用于发动机气门座圈切削。

六、加工与使用建议

1. 机械加工

2. 退火状态下采用硬质合金刀具进行粗加工，切削速度建议控制在30~50 m/min。

3. 精加工时使用CBN刀具，降低表面粗糙度并提高效率。

4. 磨削工艺
   推荐使用金刚石砂轮，冷却液充分供给以避免磨削烧伤，进给量需精细控制。

5. 使用维护

6. 定期检查刀具刃口磨损，避免因局部崩刃导致工件精度下降。

7. 高温环境下使用的工具应每隔一定周期进行去应力回火处理。

七、技术优化方向

1. 表面改性技术
   通过PVD涂层（如TiAlN、CrN）提升表面硬度和润滑性，降低切削阻力。

2. 粉末冶金工艺
   采用雾化制粉+热等静压工艺，细化碳化物尺寸，提升材料均匀性和抗疲劳性。

3. 复合工具设计
   开发高速钢与硬质合金的焊接结构，兼顾刃口硬度与基体韧性。

4. 绿色热处理技术
   推广真空热处理和低温渗氮工艺，减少能耗与污染，符合可持续发展需求。

5. 数字化工艺模拟
   利用有限元分析优化热处理参数，预测组织演变与变形趋势，提升加工效率。

八、结语

1.3246高速钢凭借其优异的综合性能，在高端制造领域持续发挥关键作用。随着材料制备技术和加工工艺的进步，其应用范围正向更高效率、更复杂工况扩展。未来，通过成分微调、工艺创新与智能化制造的结合，1.3246高速钢有望在精密加工、超硬材料切削等领域实现更大突破，进一步巩固其作为工业核心材料的战略地位。
