SM1CrNi3塑料模具钢全面资料介绍
一、化学成分分析
SM1CrNi3是一种渗碳型塑料模具钢，其设计以冷挤压成形能力和渗碳淬硬后的高表面硬度为核心目标。根据中国标准YB/T 107—1997及参考美国P6钢种的研发背景，其典型化学成分范围如下（质量分数%）
碳（C）：0.10~0.20（低碳设计，便于冷挤压成形和后续渗碳处理）
铬（Cr）：1.00~1.50（提升淬透性和耐磨性）
镍（Ni）：2.50~3.50（增强韧性和抗疲劳性能）
硅（Si）：≤0.40（控制非金属夹杂物）
锰（Mn）：0.30~0.70（改善加工性能）
磷（P）、硫（S）：均≤0.030（降低杂质对性能的影响）
关键元素作用：
低碳基体：便于冷挤压成形，同时为后续渗碳提供表层增碳空间；
镍-铬协同：镍提升心部韧性，铬增强表面硬度和耐腐蚀性；
低杂质含量：确保材料纯净度，适合高精度模具制造。
二、供应形式
SM1CrNi3钢材可通过多种形式供应，满足不同模具制造需求：
线材：直径5~50mm，适用于小型精密模具嵌件或局部补强；
锻件：通过锻造工艺优化晶粒结构，提升材料致密性和力学性能，适用于高载荷模具部件
板材：厚度20~300mm，用于汽车保险杠、家电外壳等大型模具的型腔加工

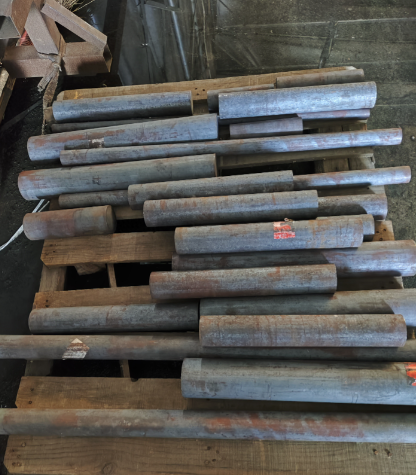

圆钢：直径30~500mm，表面经车削或磨削处理，多用于模芯、顶针等精密部件
交货状态：通常为退火态（硬度≤HBS 200）或预硬化态（HRC 28~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~32），便于后续加工与渗碳处理
三、热处理工艺
冷挤压成形：
退火状态下进行冷挤压加工，利用材料的高塑性实现复杂形状的精密成形3。渗碳处理：
渗碳温度：900~930℃保温6~12小时，表层碳含量增至0.7~0.9%；
淬火：渗碳后直接油冷或分级淬火，表层硬度达HRC 58~62，芯部保持HRC 30~35的韧性7；
回火工艺：
低温回火（180~220℃）以消除应力，同时维持高表面硬度；中温回火（400~450℃）可平衡韧性与耐磨性
四、机械性能
渗碳淬火后的SM1CrNi3表现出优异的综合性能：
表层硬度：HRC 58~62（渗碳层深度0.8~1.5mm）；
芯部硬度：HRC 30~35（保证抗冲击能力）；
抗拉强度（σb）：1200~1400 MPa；
屈服强度（σs）：850~1000 MPa；
冲击韧性（Akv）：≥40 J（-20℃低温环境下仍保持良好韧性）
五、物理性能
参考同类渗碳钢（如12CrNi3）的实测数据
密度：7.85 g/cm³；
热导率：36.5 W/(m·K)（20℃时）；
线膨胀系数：12.5×10⁻⁶/℃（20~200℃）；
弹性模量：210 GPa。
这些特性确保模具在高温注塑过程中具有稳定的尺寸和抗热疲劳性能。
六、应用领域
SM1CrNi3凭借其高表面硬度和心部韧性，广泛应用于以下领域：
精密塑料模具：
汽车内饰件（仪表盘、门把手），要求高耐磨性和复杂曲面精度
电子连接器与透明光学部件（灯罩、透镜），依赖高抛光表面（Ra≤0.1μm
压铸模具：
适用于锌、铝等低熔点合金压铸，寿命可达10万次以上冷挤压模具：
用于生产高精度齿轮、轴承保持架等机械零件，利用其冷成形优势减少加工成本
七、材料优势
冷加工性能优异：
退火状态下塑性极佳，可实现复杂形状的冷挤压成形，节省能耗与加工时间3；渗碳后高耐磨性：
表层硬度HRC 58~62，耐磨性比普通模具钢提升3~5倍，延长模具寿命7；强韧结合：
芯部韧性高（Akv≥40 J），避免脆性断裂，尤其适合承受冲击载荷的模具13；经济性显著：
相比进口同类材料（如德国1.2311钢），成本降低20%~30%，且国产化供应稳定12；适应性广：
可通过调整渗碳层深度和热处理工艺，满足从小型精密件到大型模具的多样化需求15。
八、总结
SM1CrNi3塑料模具钢通过低碳合金设计与渗碳工艺的完美结合，实现了冷加工便利性与高表面硬度的双重优势。其广泛应用于汽车、电子、家电等行业的高端模具制造，尤其适用于对耐磨性和成形精度要求严苛的场合。随着制造业对高效、低成本模具需求的增长，SM1CrNi3在精密成形与快速制模技术中的潜力将进一步释放，成为中高端模具材料的优选之一。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://mjgaz.cn/weixin/277273.html
