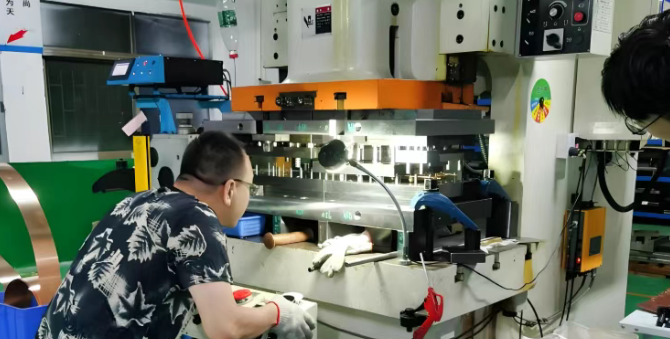

薄板冲压，精密高效，是五金制造的核心工艺。然而，在0.5mm至1.2mm的薄板世界里，冲压变形问题如同幽灵般难以摆脱——起皱、扭曲、拉裂、尺寸飘移，不仅直接影响产品外观和装配精度，更导致居高不下的废品率和返工成本。无数车间老师傅的经验证明：材料、模具间隙、压料力这三大核心要素的系统性调整，是驯服薄板变形、实现稳定生产的制胜法宝。
一、 材料：薄板冲压稳定性的根基
薄板冲压对材料的“脾气”极为敏感，选错或用错，变形必然找上门。
牌号与性能匹配是核心：
深冲钢（如SPCD、SPCE、DC01-DC06）： 专为拉伸变形设计，拥有优异的n值（硬化指数）和r值（塑性应变比），材料在变形中能均匀流动，不易开裂或起皱，是复杂拉伸件（如油底壳、面板）的首选。
普通冷轧板（如SPCC、ST12）： 成本较低，但成形性能一般。适用于简单折弯、浅拉伸件。强行用于深拉伸，极易开裂或局部变薄严重。
不锈钢（如SUS304、SUS430）： 强度高、回弹大、易硬化。需更大的压料力、精确的间隙，并注意模具表面光洁度，防止拉毛。304加工硬化明显，可能需要分次拉伸或中间退火。
铝板（如5052、6061）： 质软、易划伤、回弹大。对模具表面光洁度要求极高。压料力需适中，过大会压伤，过小会起皱。间隙需比钢板稍大。
料厚公差与均匀性：
严控来料： 与供应商明确更严格的厚度公差要求（如±0.03mm），要求提供材质报告。
首件确认： 每批次新材料上机，必须严格测量实际厚度，作为调整模具参数的基准。
在线监测（有条件）： 在精密连续模上，可考虑加装在线测厚仪实时监控。
“差之毫厘，谬以千里”： 国标允许的料厚公差范围（如±0.05mm），在薄板冲压中足以引发显著变形差异。同一卷料头尾厚度差异、不同批次间的微小波动，都可能成为批量性问题的导火索。
对策：
材料纤维方向（轧制方向）：
板材沿轧制方向（纵向）和垂直于轧制方向（横向）的力学性能（如r值）存在差异。
关键： 排样设计时，务必考虑零件关键成形部位（尤其是拉伸部位）与轧制方向的关系。理想状态是让材料最易流动的方向（通常是纵向，r值较高）沿着零件拉伸最剧烈的方向。错误的方向会导致材料流动不均，加剧起皱或开裂风险。
二、 模具间隙：控制材料流动与切断质量的生命线
模具间隙（凸模与凹模之间的单边空隙）是影响薄板冲压成形质量和精度的核心参数，绝非简单按“料厚10%”一刀切。
间隙的科学设定原则：
冲裁（落料、冲孔）： 间隙主要影响断面质量（光亮带大小）和毛刺。间隙过小，挤压严重，毛刺大且断面光亮带过宽；间隙过大，材料撕裂严重，毛刺粗大且塌角大。精密冲裁间隙通常较小（3%-8%t）。
成形（弯曲、拉伸）： 间隙需略大于料厚，保证材料顺利流动。弯曲间隙通常为（1.0-1.1）t；拉伸间隙更为关键，首道次可取（1.05-1.1）t，后续道次逐渐减小至（1.0-1.05）t。间隙过小会划伤材料、增加拉应力导致破裂；间隙过大会失去对材料的约束，导致起皱、侧壁波浪或尺寸失控。
1.0mm SPCC：单边间隙可取8%-10%t (0.08-0.10mm)
0.6mm SUS304：单边间隙需12%-14%t (0.072-0.084mm)
材料类型： 硬料（如不锈钢）需更大间隙（12%-15%t），软料（如铝、深冲钢）可适当减小（8%-12%t）。不锈钢间隙过小易导致模具剧烈磨损甚至崩刃。
料厚(t)： 薄板对间隙更敏感。通常间隙百分比随着料厚减小而略有增大。例如：
工序性质：
零件精度要求： 高精度零件（如IT7级以上），间隙需更严格控制在理论最佳值附近。
间隙不均的危害与检测：
塞尺（厚薄规）： 最常用工具。需在模具多个位置（尤其四角和中心）仔细测量，确保整个刃口或型面间隙一致。对于复杂曲面，需分段测量。
红丹粉/蓝油： 涂在凸模或凹模上，合模后观察接触痕迹的均匀性，是检查复杂型面间隙一致性的高效方法。不均匀的印记直接指明了问题点。
试冲效果： 观察冲压件上的划痕、拉毛位置、起皱区域，是判断间隙是否合理及均匀的最终依据。
致命影响： 间隙不均匀（局部过大或过小）是导致薄板零件扭曲、翘曲、局部起皱或拉裂的元凶。它破坏了材料在模腔中流动的均匀性。
检测利器：
三、 压料力：约束材料流动的“无形之手”
压料力（或压边力）是压料板（或压边圈）施加在板料法兰边缘（或特定区域）的压力，是控制材料流入模腔速度和防止起皱的关键力量。
压料力的核心作用：
抑制起皱： 在拉伸工序中，法兰边缘材料在切向压应力作用下极易失稳起皱。足够的压料力提供径向约束，抵抗这种失稳趋势。
控制材料流动： 压料力大小直接影响材料流入凹模的阻力。力太小，材料流入过快、不受控，易起皱或导致凸模顶部材料变薄破裂；力太大，材料流动困难，法兰区材料过度变薄甚至拉裂。
精准施加与调整压料力：
作用： 在压料面上设置凸起的筋条（凹模侧）和对应的凹槽（压边圈侧），通过改变局部材料流动阻力，实现对材料流入速度的精细调控。
设计要点：
优势： 相比单纯增大整体压料力，使用压料筋能更精准、更灵活地平衡材料流动，减少整体压料力需求，降低零件破裂风险。
布局： 在易起皱的区域（如大曲面、拐角外侧）设置更长的筋或更高的筋（增加阻力）；在材料不易流入的区域（如拐角内侧、局部深腔处），可缩短筋、降低筋高甚至不设筋（减小阻力）。
高度差： 压料筋的“咬合”深度（即凸筋顶面到凹槽底面的高度差）是调节阻力的关键参数，可通过在压边圈下加垫片来微调。
从较低压力开始试冲。
如出现法兰区起皱，则小幅、逐步增加压料力（每次调整5%-10%），直到起皱消除。
密切观察： 同时观察零件危险截面（凸模圆角附近、侧壁）是否出现颈缩或破裂迹象。一旦出现破裂迹象，说明压料力过大，需小幅回调。
目标： 找到那个刚好能消除起皱，又不引起破裂的最小压料力。这是最经济、对模具磨损最小的状态。
氮气弹簧： 提供稳定、可精确设定的压力，是首选方案。需定期检查气压和是否漏气。
优力胶（聚氨酯弹簧）： 成本低，但压力随压缩量非线性变化，且易老化失效导致压力衰减，需频繁检查和更换。不推荐用于要求稳定性的薄板精密冲压。
机械弹簧： 压力有限且难以精确调节，较少用于压料。
压力源选择与维护：
“试”出来的最佳值： 压料力没有万能公式，需通过试模逐步调试：
压料筋（拉延筋）：精妙的流动控制器
四、 实战案例：系统调整的力量
某电器面板（0.8mm SPCE）生产问题： 四角严重起皱，中部有轻微拉裂趋势。
初始状态： 间隙按10%t设定（单边0.08mm），压料力凭经验设定（较高），无压料筋。
排查与调整：
尝试降低整体压料力，四角起皱减轻，但未完全消除，中部拉裂风险降低。
关键一步： 在模具四角区域的压料面上增设局部压料筋。筋的高度差经过几次微调（通过垫片），最终找到理想值。
材料确认： 料厚实测0.82mm（在公差内），材质报告符合SPCE要求。
间隙检查： 用塞尺和红丹粉发现四角区域间隙略大（约0.10mm），中心区域间隙偏小（约0.06mm）。调整： 研磨凹模，确保整个轮廓单边间隙均匀为0.08mm。
压料力与流动控制：
结果： 在合理（中等）的整体压料力下，四角起皱完全消除，中部拉裂迹象消失，零件平整度显著提升，良品率达标。
五、 征服薄板变形：核心操作清单
材料选择与验证： 按零件要求选对牌号（深冲钢优先），严控料厚公差与均匀性，排样时考虑纤维方向。
间隙精调与均化： 基于料厚、材质、工序科学设定理论值，确保实际间隙均匀一致（塞尺、红丹粉检测），复杂件优先保证成形区域间隙。
压料力智慧调控： 优选氮气弹簧，试冲时从低到高逐步加压至刚好消除起皱，警惕过大导致拉裂。
善用压料筋： 在起皱区布筋增阻，在难进料区减阻，通过垫片微调筋高差，实现材料流动的精准平衡。
系统性思维： 材料、间隙、压料力三者相互影响，必须联动调试，找到最佳组合点。忽略任何一环，都可能功亏一篑。
薄板冲压变形并非无解难题，其核心在于对材料特性、间隙精度和压料力控制的深刻理解与精准把握。每一次成功的调试，都是对“毫厘之间定乾坤”这一行业箴言的生动诠释。掌握这些核心要诀，方能在薄板冲压的精密世界里游刃有余，让每一件产品都经得起最苛刻的检验。
