5CrNiMo热作模具钢全面资料介绍

1. 化学成分分析

5CrNiMo是一种高合金热作模具钢，其化学成分设计以碳（C）、铬（Cr）、镍（Ni）、钼（Mo）为核心元素，结合硅（Si）、锰（Mn）等辅助元素，形成均衡的力学性能与耐高温特性。具体成分范围如下

碳（C）：0.45%~0.60%（主要提升硬度和耐磨性，不同标准略有差异）；

铬（Cr）：0.50%~0.80%（增强抗氧化性和耐腐蚀性）；

镍（Ni）：1.40%~1.80%（提高韧性和抗冲击性能）；

钼（Mo）：0.15%~0.30%（改善淬透性和高温稳定性）；

硅（Si）：≤0.40%、锰（Mn）：0.50%~0.80%（辅助脱氧和强化基体）；

磷（P）、硫（S）：≤0.030%（控制杂质含量以优化加工性能）。

部分资料提到可能含有微量铜（Cu≤0.30%）、钛（Ti）、铝（Al）等元素，用于细化晶粒或改善可加工性

2. 供应形式

5CrNiMo可通过多种形式供应，满足不同模具制造需求：

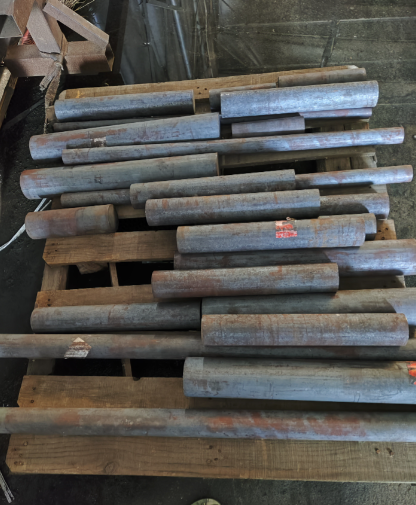

圆钢：直径20~400mm（常见规格Ф20~100mm），用于锻造模具或精密零件加工；

板材：厚度1~500mm，宽度50~1200mm，适用于热冲压模或压铸模；

线材：Ф5.5~30mm，用于精密线切割或特殊形状模具加工；

锻件：预成型毛坯，适用于高负荷模具制造；

热轧钢坯：供进一步锻造或机加工使用。
此外，可根据需求定制特殊规格（如无缝管、钢带等），支持热轧、冷轧、锻造等工艺

3. 热处理工艺

热处理是优化5CrNiMo性能的核心环节，主要流程如下：

退火：

普通退火：780~800℃保温4~6小时，以≤50℃/h冷却至550℃后空冷，退火硬度≤241HB；

等温退火：870℃保温2~4小时，降温至730℃再保温4~6小时，细化晶粒并改善切削性。

淬火与回火：

淬火温度：830~860℃油冷（大型模具采用上限温度），淬火后硬度达HRC 53~58；

回火工艺：推荐500~600℃两次回火（每次2小时），最终硬度HRC 48~52，平衡强度与韧性。

特殊工艺：大型模具需先预热至600~650℃，避免淬火变形；淬火后立即回火以消除应力89。

表面处理：针对高耐磨需求，可进行渗碳或氮化处理，增强表层硬度

4. 机械与物理性能

常温性能：

抗拉强度≥1080 MPa，屈服强度≥930 MPa；

延伸率≥9%，冲击韧性≥40 J/cm²（优化热处理后）；

退火硬度≤241HB，淬火回火后硬度HRC 48~52

高温性能：

500~600℃下仍保持HB 300左右的硬度，抗拉强度≥196 MPa；

抗热疲劳性能优异，适合频繁冷热交替环境。

物理特性：

热膨胀系数：20~1000℃时为11.5~12.5×10⁻⁶/℃；

导热率：常温下约30 W/(m·K)，高温下散热稳定。

5. 应用领域

5CrNiMo凭借其耐高温、耐磨及高韧性的综合性能，广泛应用于以下领域

热作模具：

锻造模具：如汽车曲轴、连杆的大中型锤锻模（边长>400mm），寿命较传统钢种（如3Cr2W8V）提高1.5~3倍；

压铸模具：适用于铝合金、铜合金的高压铸造，耐金属液冲刷；

热挤压模具：钛合金、不锈钢等高温材料成型。

冷作模具：

精密冲裁模：厚度≤2mm薄板高效冲压；

冷镦模：高负荷螺栓、螺母成型。

工业领域：

汽车制造：发动机部件热冲压模具、变速箱齿轮锻造模具；

航空航天：高温合金锻件成型工具；

电力设备：耐高温阀门、涡轮叶片成型模具。

6. 材料优势总结

耐高温稳定性：在500~600℃环境下仍保持高硬度和强度，减少模具软化失效

耐磨性与韧性平衡：钼、铬碳化物分布均匀，冲击韧性优于同类钢种（如H13）

抗热疲劳性能：适用于频繁冷热循环工况，延长模具寿命

加工适应性：退火后切削性能良好，支持线切割、电火花等精密加工

经济性：虽初始成本较高，但长寿命降低综合生产成本

7. 总结

5CrNiMo作为经典热作模具钢，通过优化的合金配比与热处理工艺，在高温强度、耐磨性及抗疲劳性能方面表现突出，广泛应用于汽车、航空航天等高精度模具制造。其多样化的供应形式和成熟的加工技术，使其成为替代传统材料的优选。未来通过表面改性技术（如渗碳、氮化）的深化应用，可进一步拓展其工业潜力
